UNE GUITARE/UKULÉLÉ DÉCOUPÉE AU LASER

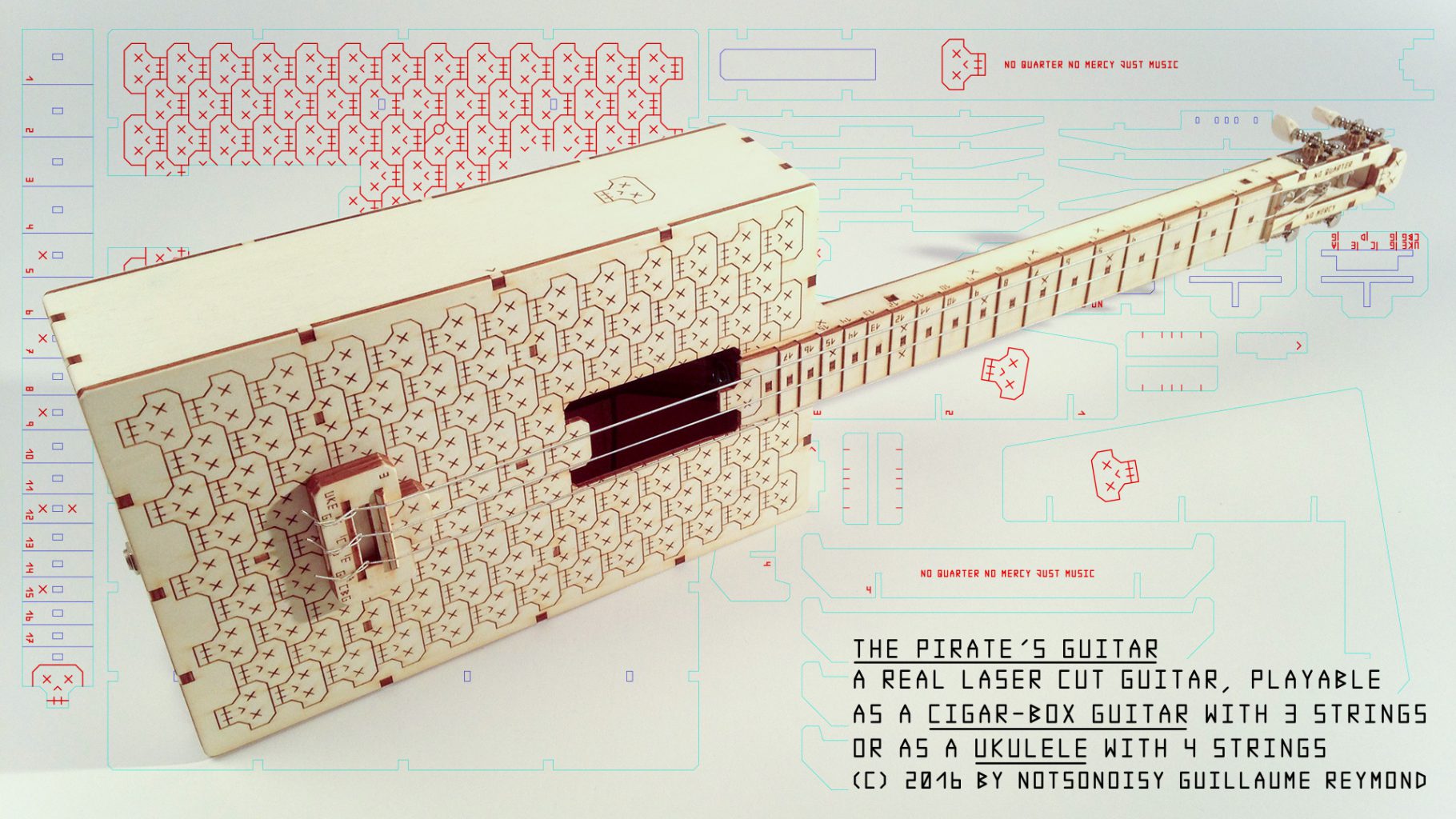

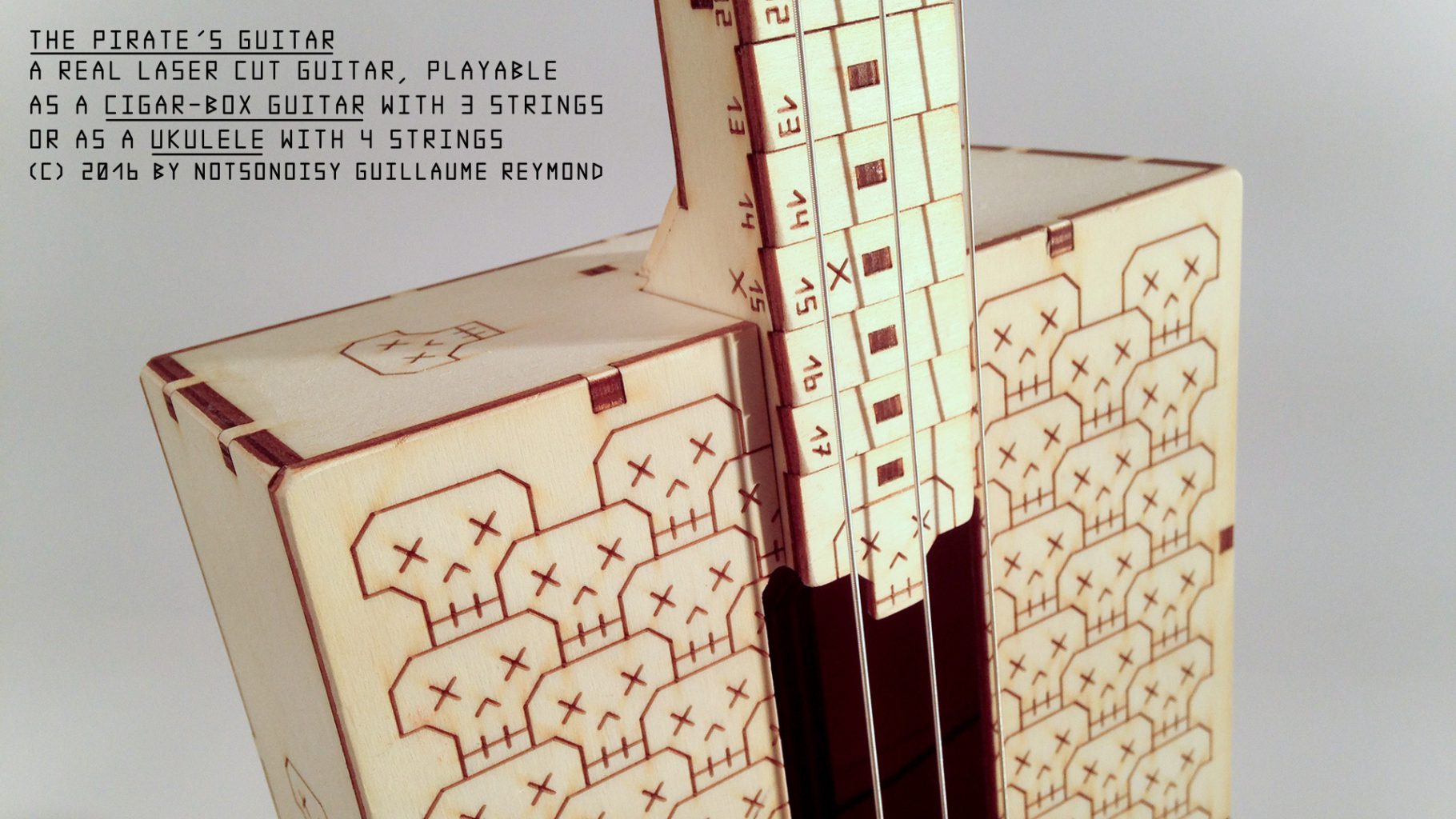

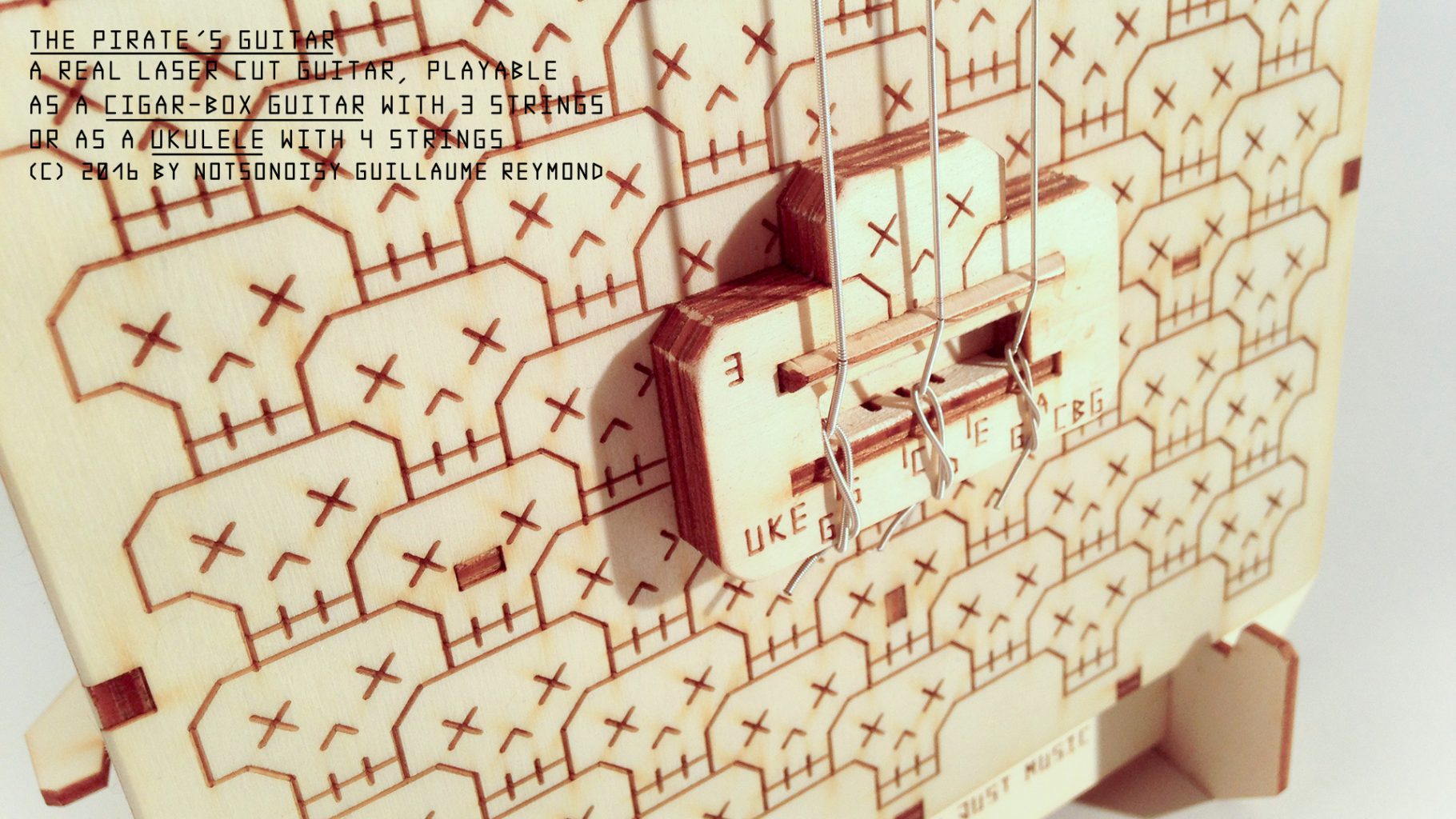

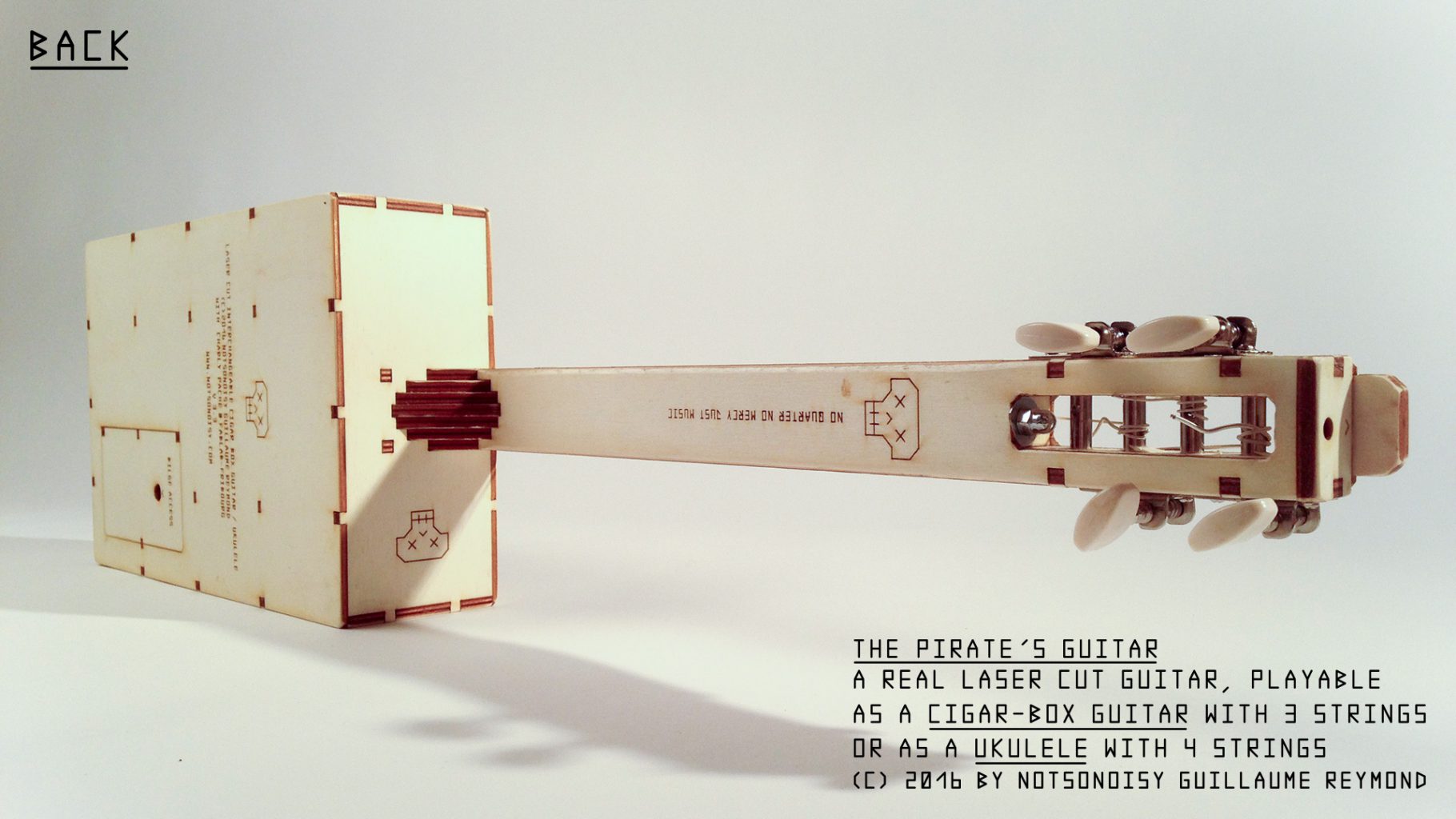

Grande première en Suisse, la PIRATE'S GUITAR est la première guitare/ukulélé réalisée en découpe laser. Le design a été créé de toute pièce par NOTsoNOISY GUILLAUME REYMOND avec l'aide de CHARLY PACHE du FABLAB-FRIBOURG. Cette guitare électro-acoustique à caisse de résonance rectangulaire a un diapason court de 488mm et peut être montée avec 3 cordes comme une CIGAR-BOX GUITAR (accordée GDG) ou en 4 cordes comme un UKULELE (accordé en GCEA Low-G). Elle est parfaitement jouable soit en acoustique soit en la branchant sur un ampli grâce à son micro capteur piezo (passif) inclus sous le chevalet.

< ENGLISH translation in pink > World premiere in Switzerland, the PIRATE'S GUITAR is the first guitar/ukulele created for laser cutting by NOTsoNOISY GUILLAUME REYMOND, with the help of CHARLY PACHE from the FABLAB-FRIBOURG. This electro acoustic guitar has a special short scale of 488mm and can be mounted with 3 strings like a CIGAR-BOX GUITAR (tuned GDg) or with 4 strings like a UKULELE (tuned GCEA Low-G). She is playable acoustically but also amplified through a passive piezo pickup include under the bridge.

( DESIGN )

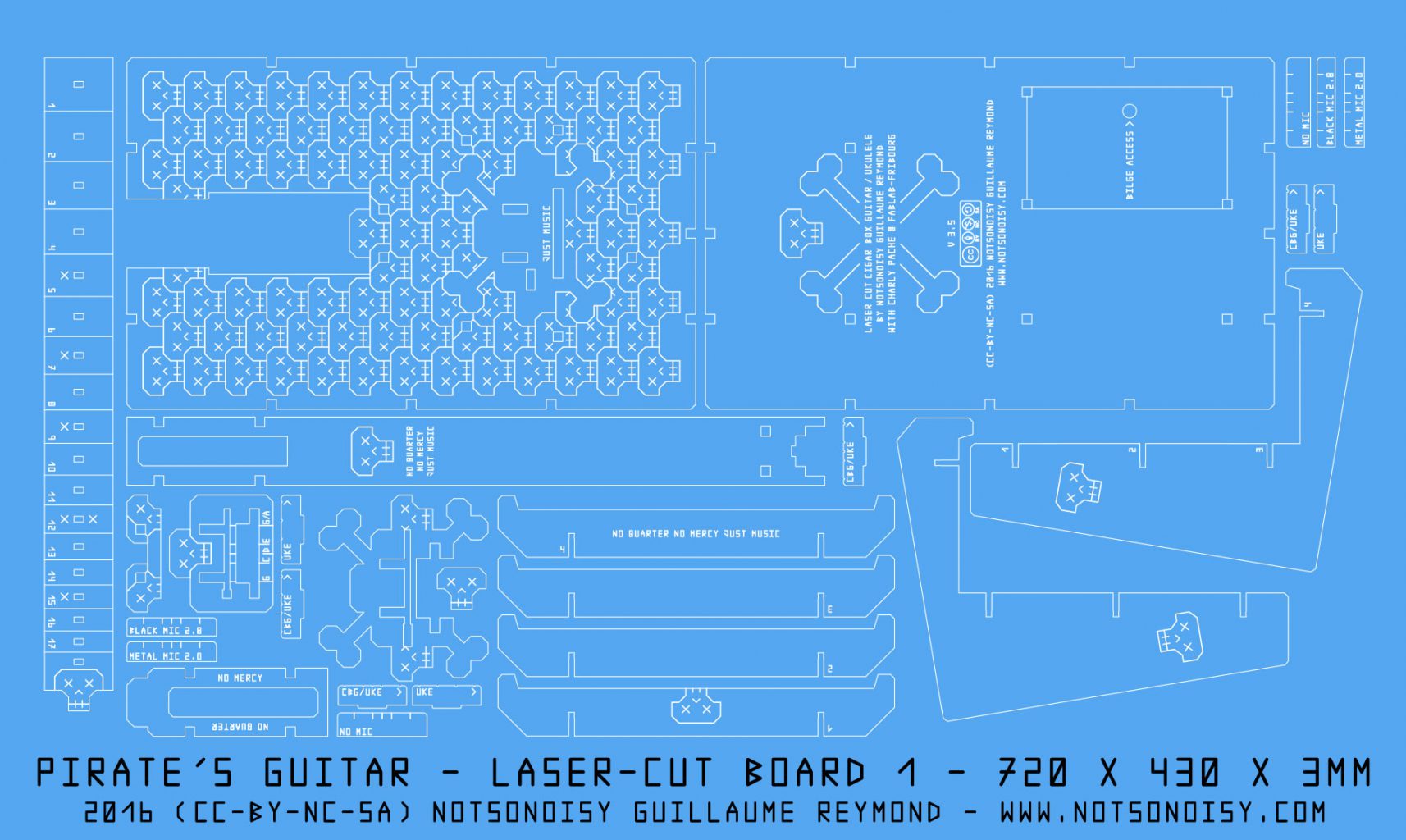

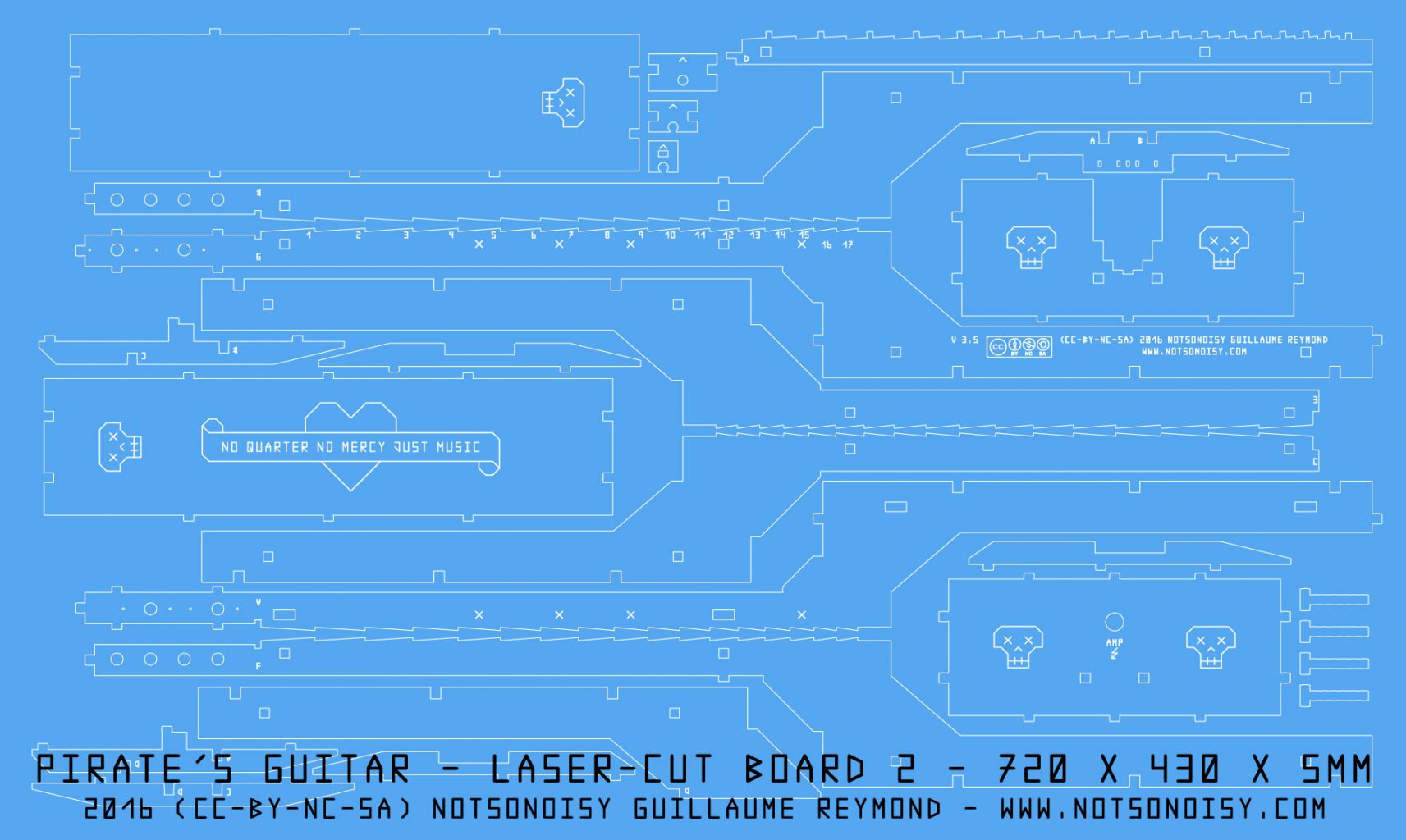

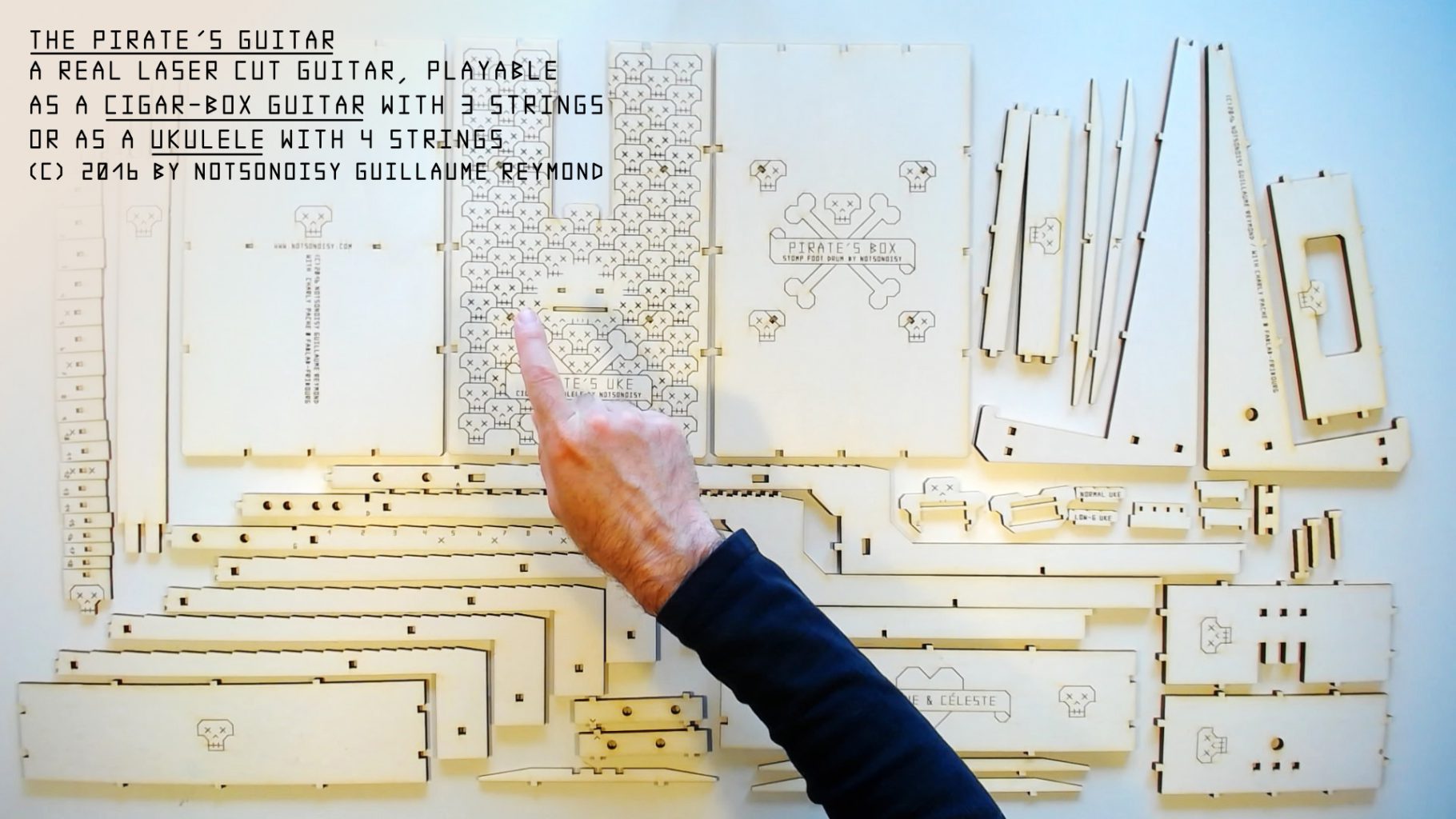

Cette guitare/ukulélé est composée de 61 éléments en bois découpés au laser dans 2 panneaux de peuplier contreplaqué de 3mm et 5mm. Il faut également 4 mécaniques d'accordages de guitare classique, une capsule micro piezo (déjà câblée avec une sortie jack), quelques vis, de la colle à bois rapide et des cordes nylon de guitare classique. LES FICHIERS SONT TÉLÉCHARGEABLES sous licence Creative Commons, afin que vous puissiez réaliser votre propre instrument à jouer chez vous.

( DESIGN )

The body and the neck are made of 61 pieces cut with a laser cutter in 2 peaces of 3mm and 5mm plywood. It also requires 4 classical guitar tuning pegs, a piezo mic capsule (already wired with an output jack socket), some screws, a fast wood glue and some nylon classical guitar strings. The files are downloadable so you can create your own instrument to play at home.



Cette guitare/ukulélé est le premier modèle de la série

This electro acoustic is the first model of the series



BESOIN D'AIDE POUR MONTER VOTRE PROPRE GUITARE ?

( ATELIERS )

Retrouvez la liste des ateliers à venir sur la page >WORKSHOPS

( EVENEMENTS/TEAM BUILDING )

Nous sommes également disponibles pour organiser différents workshops, pour votre école, votre entreprise (team-building ou événements), votre Fablab,... >CONTACTEZ-NOUS

( credits )

Design by NOTsoNOISY GUILLAUME REYMOND
www.notsonoisy.com
at FABLAB-FRIBOURGwww.fablab-fribourg.ch
( Made in Switzerland )
The files are downloadable for personal use under
Creative Commons Attribution - NonCommercial - ShareAlike 4.0 International License

(CC BY-NC-SA) NOTSONOISY GUILLAUME REYMOND
• CREDITS ATTRIBUTION

• NON COMMERCIAL USE
• SHARE A LIKE

OUR SOFTWARE AND FILES ARE PROVIDED TO YOU "AS IS". WITHOUT WARRANTY OF ANY KIND, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO THE WARRANTIES OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE AND NONINFRINGEMENT. WE EXPRESSLY DISCLAIM ANY LIABILITY WHATSOEVER FOR ANY DIRECT, INDIRECT, CONSEQUENTIAL, INCIDENTAL OR SPECIAL DAMAGES, INCLUDING, WITHOUT LIMITATION, LOST REVENUES, LOST PROFITS, LOSSES RESULTING FROM BUSINESS INTERRUPTION OR LOSS OF DATA, REGARDLESS OF THE FORM OF ACTION OR LEGAL THEORY UNDER WHICH THE LIABILITY MAY BE ASSERTED, EVEN IF ADVISED OF THE POSSIBILITY OR LIKELIHOOD OF SUCH DAMAGES.

( Fichier à télécharger )

Téléchargez les fichiers qui vous permettront de découper ou imprimer toute les pièces sur ( tout bientôt en ligne )

( File to download )

Download the files needed to cut or print all your pieces on ( online very soon )

( SUPPORT OUR PROJECTS )

THANK YOU FOR SUPPORTING US WITH A DONATION >paypal.me/notsonoisyfor all the hours of work needed for this project. If we have enough gifts, we will be able to work on other original creations. (10-100$ according to your means and according to the pleasure you have to mount our stuff)

Your donation: USD

( IMAGES MAKING OF )

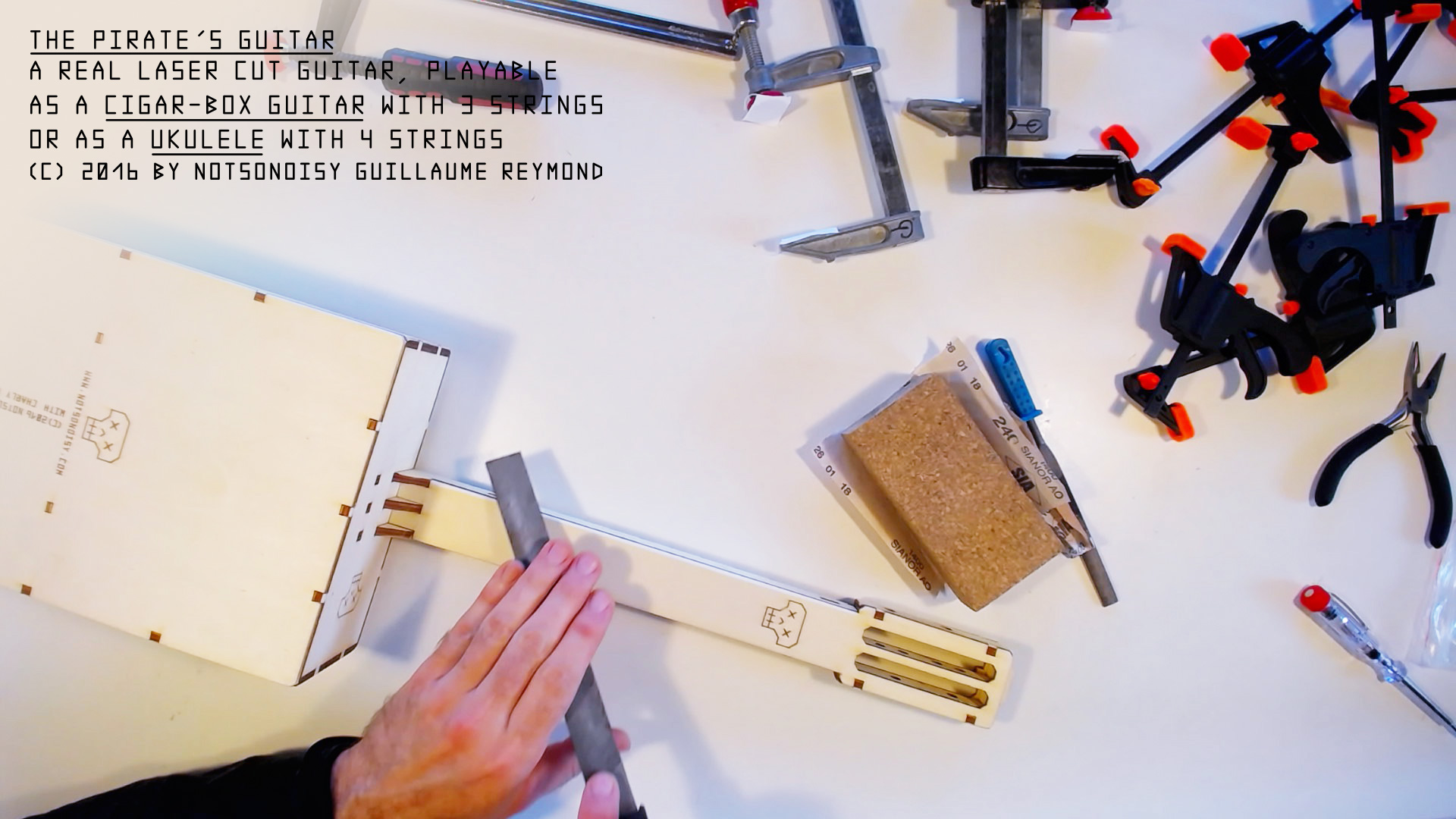

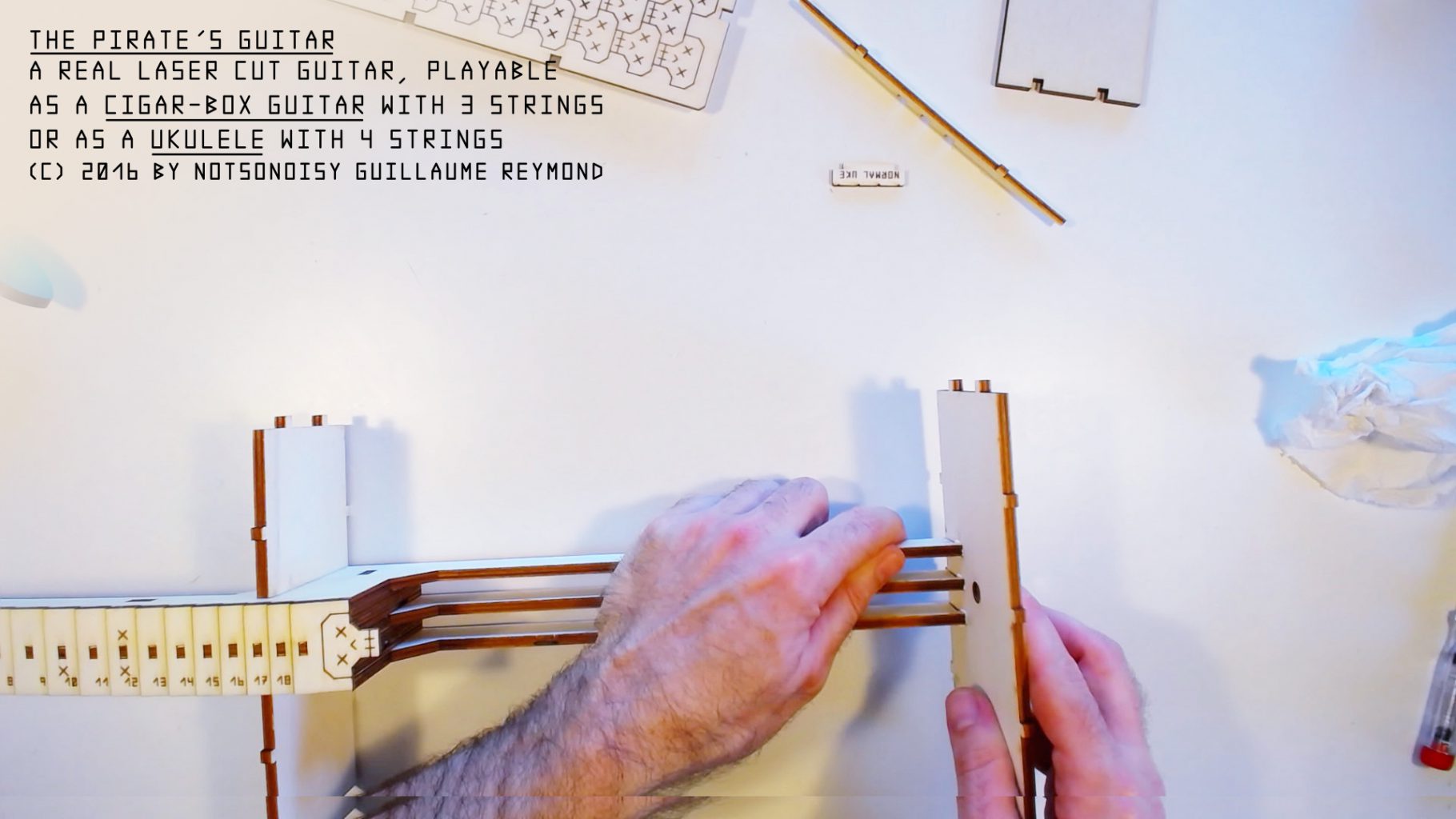

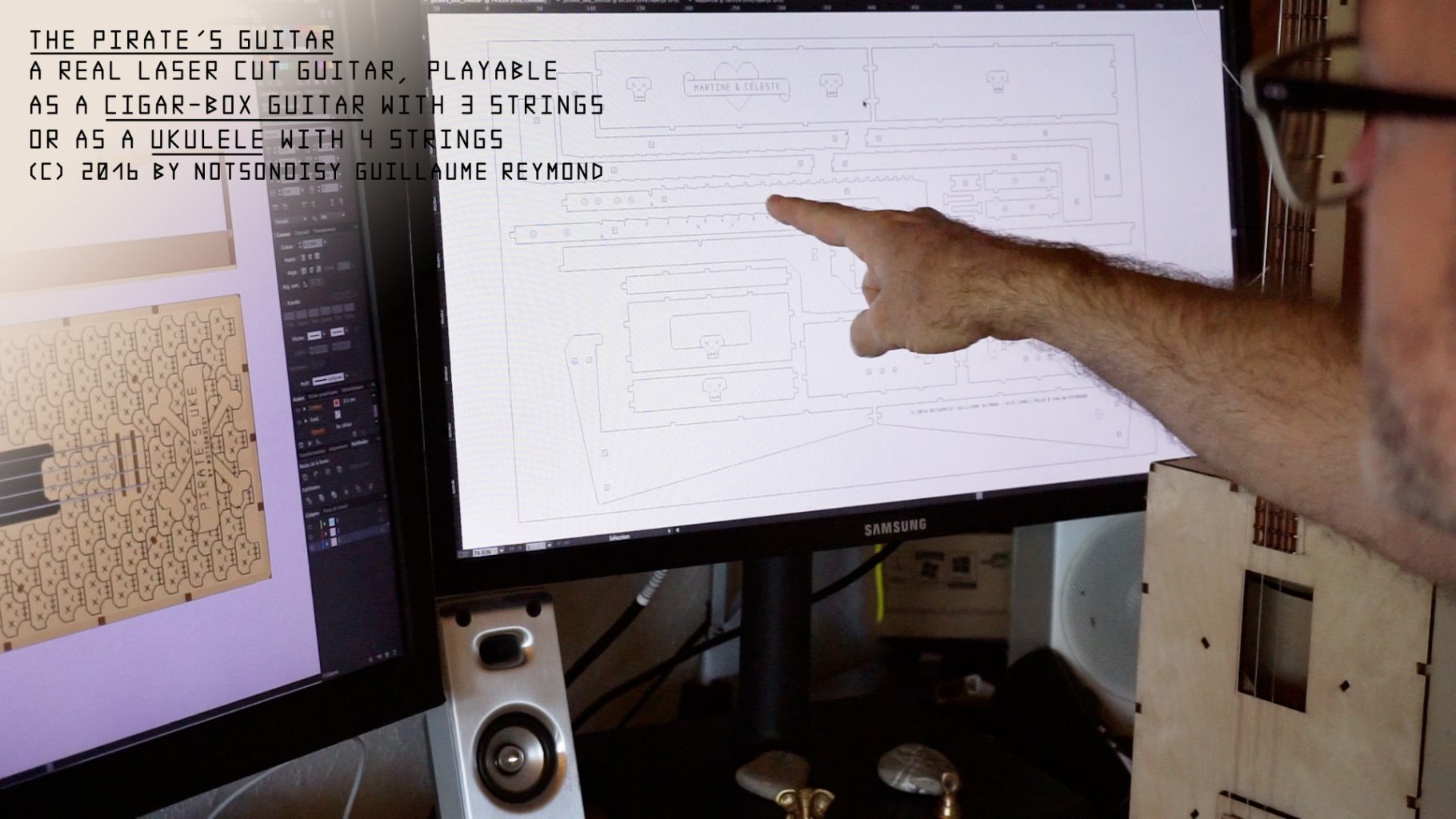

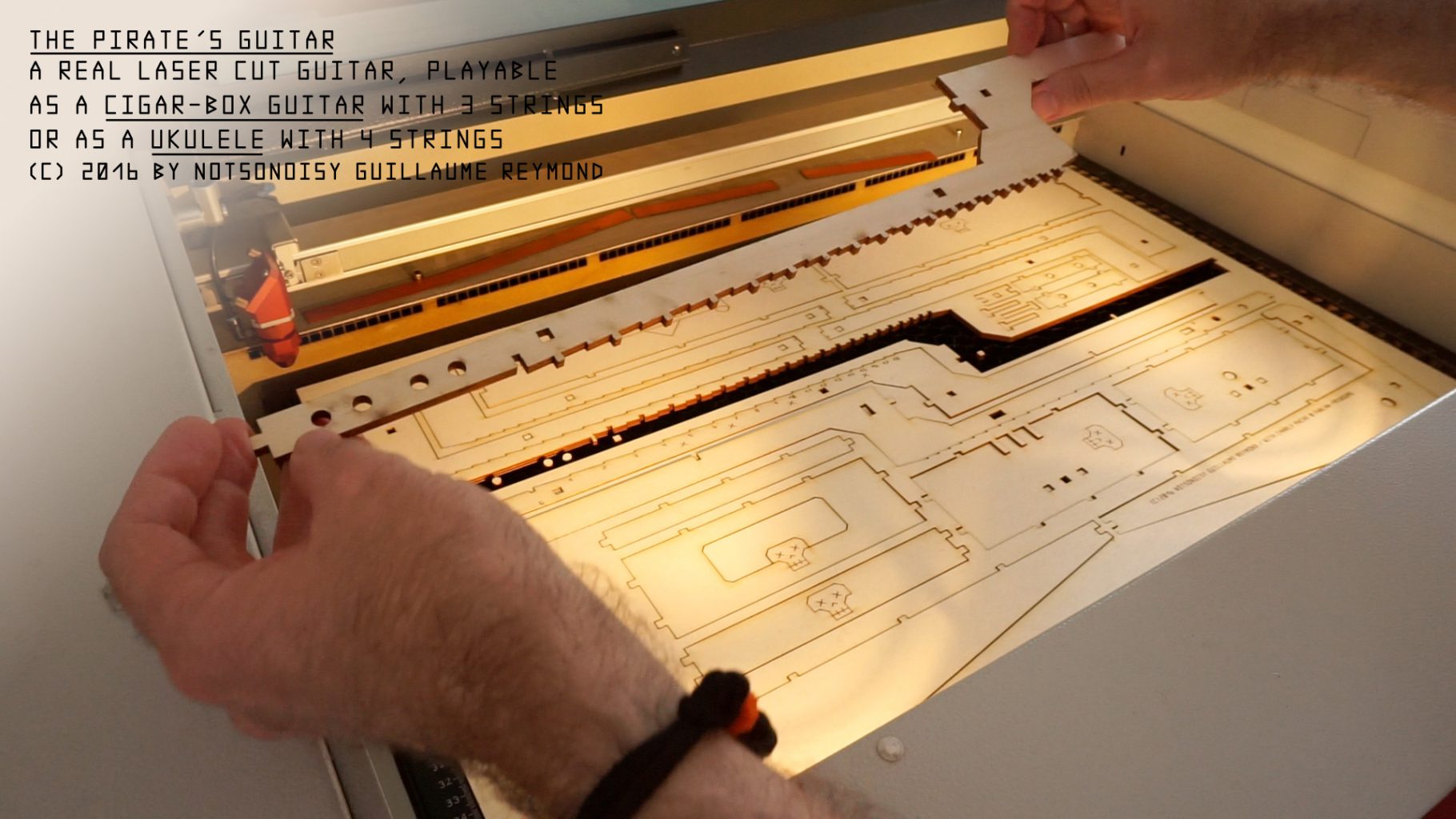

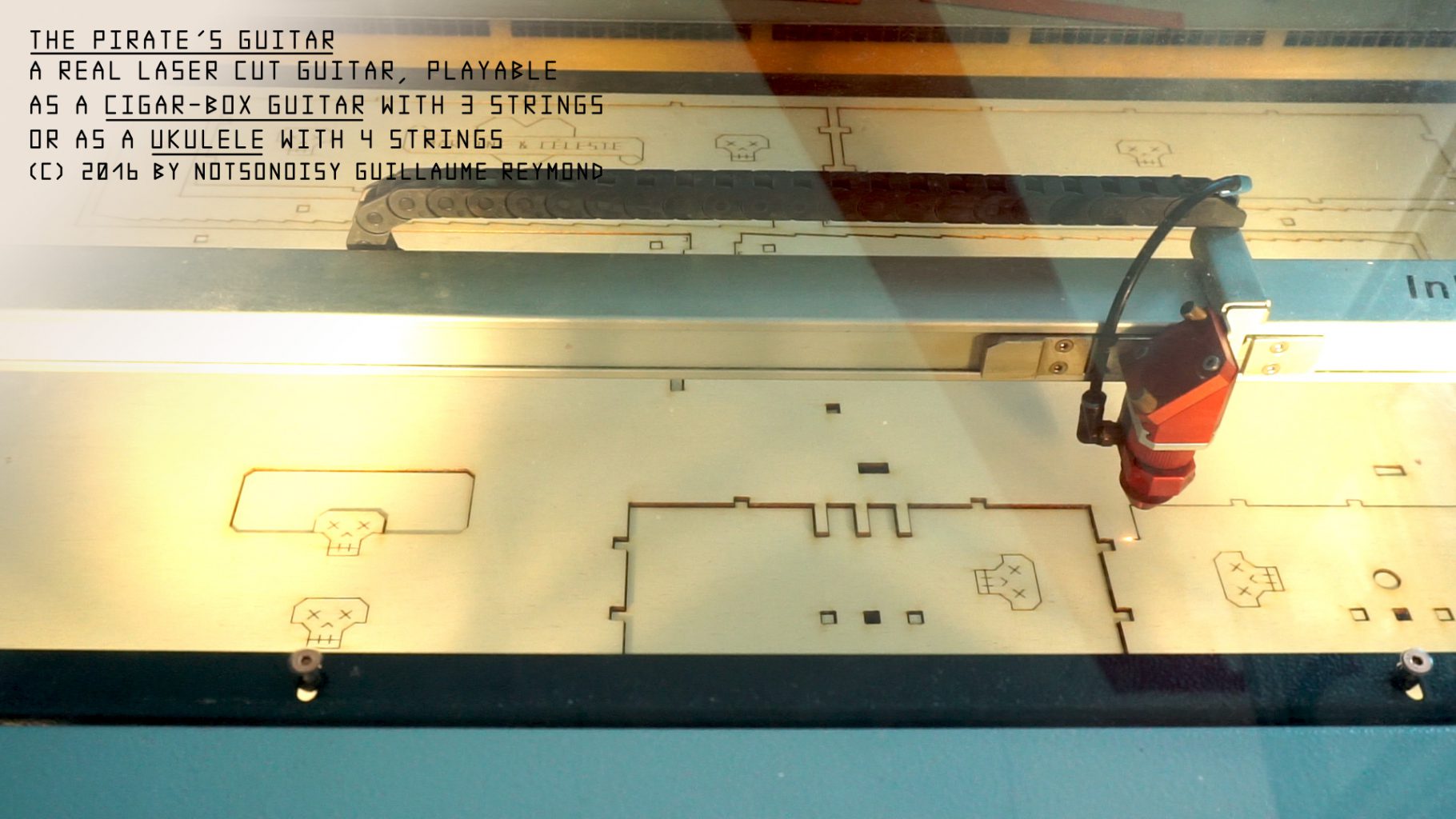

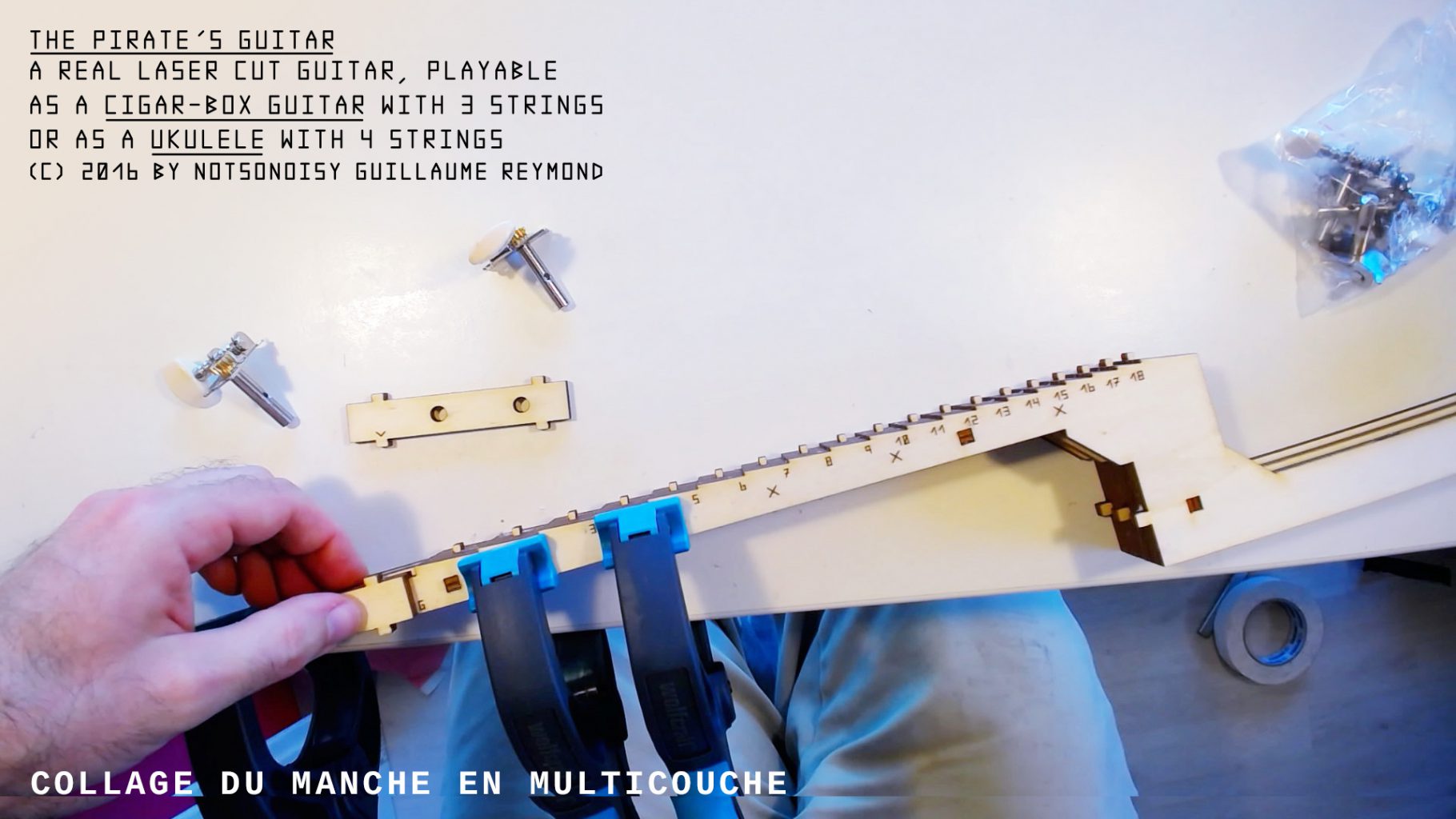

Voici un aperçu des différentes étapes de création. Pour résumer, il faut 3 semaines pour concevoir le design (dont 4 prototypes), 2 x 15 minutes pour découper les plaques et ensuite 2 heures pour assembler et coller toutes les pièces. C'est tout.



/ DOCUMENT DE PRÉsentation À TÉLÉCHARGER /

Un petit document PDF de présentation utilisé durant les workshops:
Schémas, plans, matériel, accordage, planche d'accords, inspiration, liens, ...

Download "Pirates-Guitar_presentation2.pdf"

/ SOUVENIRS DES WORKSHOPS PRÉCÉDANTS /

WORKSHOP #1 03.12.2016

WORKSHOP #2 14.01.2017

WORKSHOP #3 10.06.2017

WORKSHOP #4 04.11.2017
