rH2Ocket 3Dprinted+laser cut water rocket

Une fusée à eau en PET avec des ailes découpées au laser et un système de lanceur imprimé en 3D

Montez vos propres FUSÉES À EAU à partir de BOUTEILLES EN PET récupérées, avec des ailerons découpés au laser et un ingénieux système de lancement imprimé en 3D. La fusée est propulsée uniquement par de l’eau mise sous pression avec une pompe à vélo. Ce projet original a été créé de toute pièce par NOTsoNOISY GUILLAUME REYMOND au FABLAB-FRIBOURG. Un projet parfait pour un atelier avec des ados ou une sortie d’entreprise. Tous les fichiers des éléments sont téléchargeables librement pour une utilisation personnelle sous licence Creative Commons (CC BY-NC-SA).

Vidéo d’un des premiers prototypes (avec bouchon en liège uniquement)

Tests lors d’un workshop avec une classe d’ados

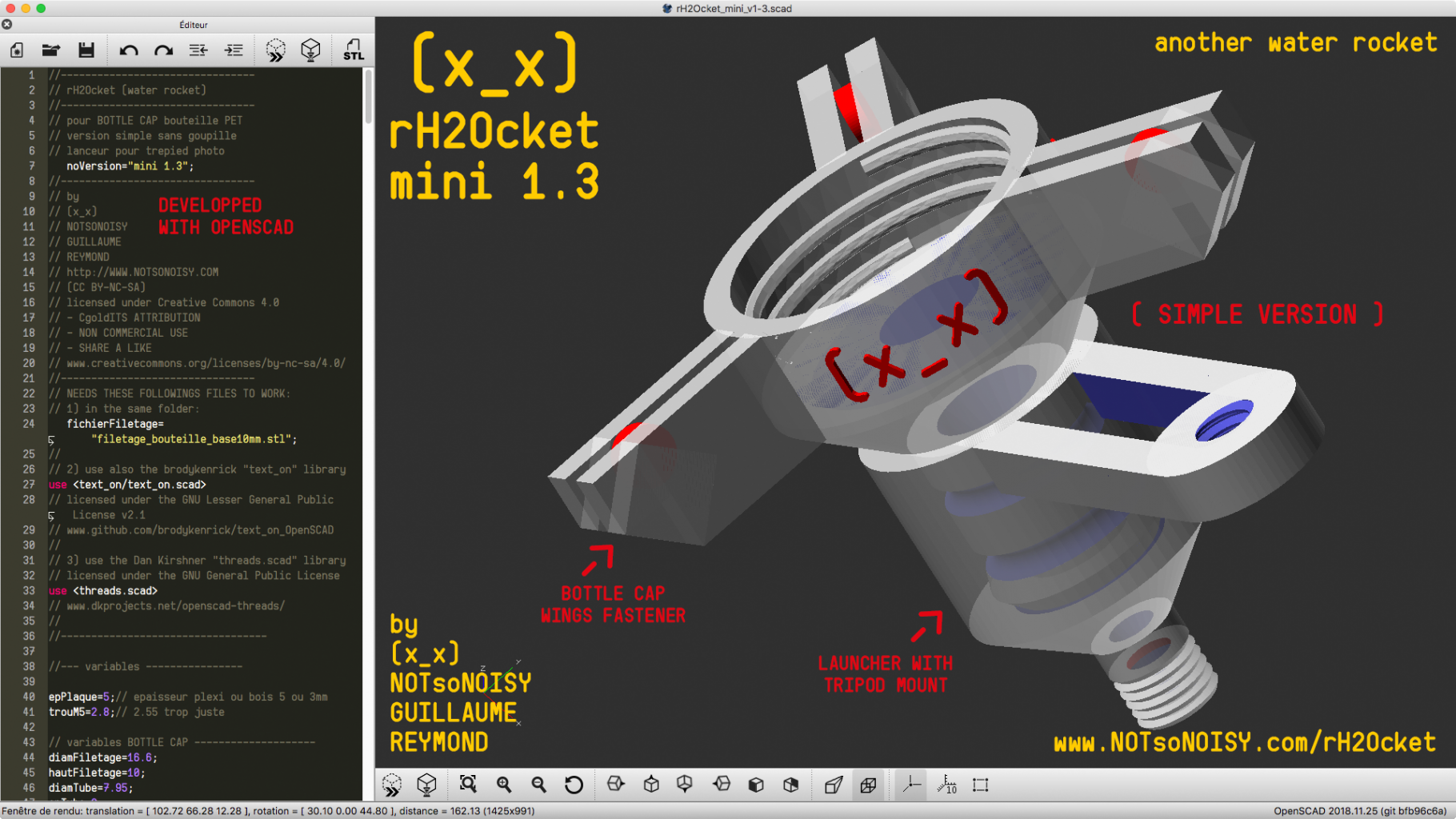

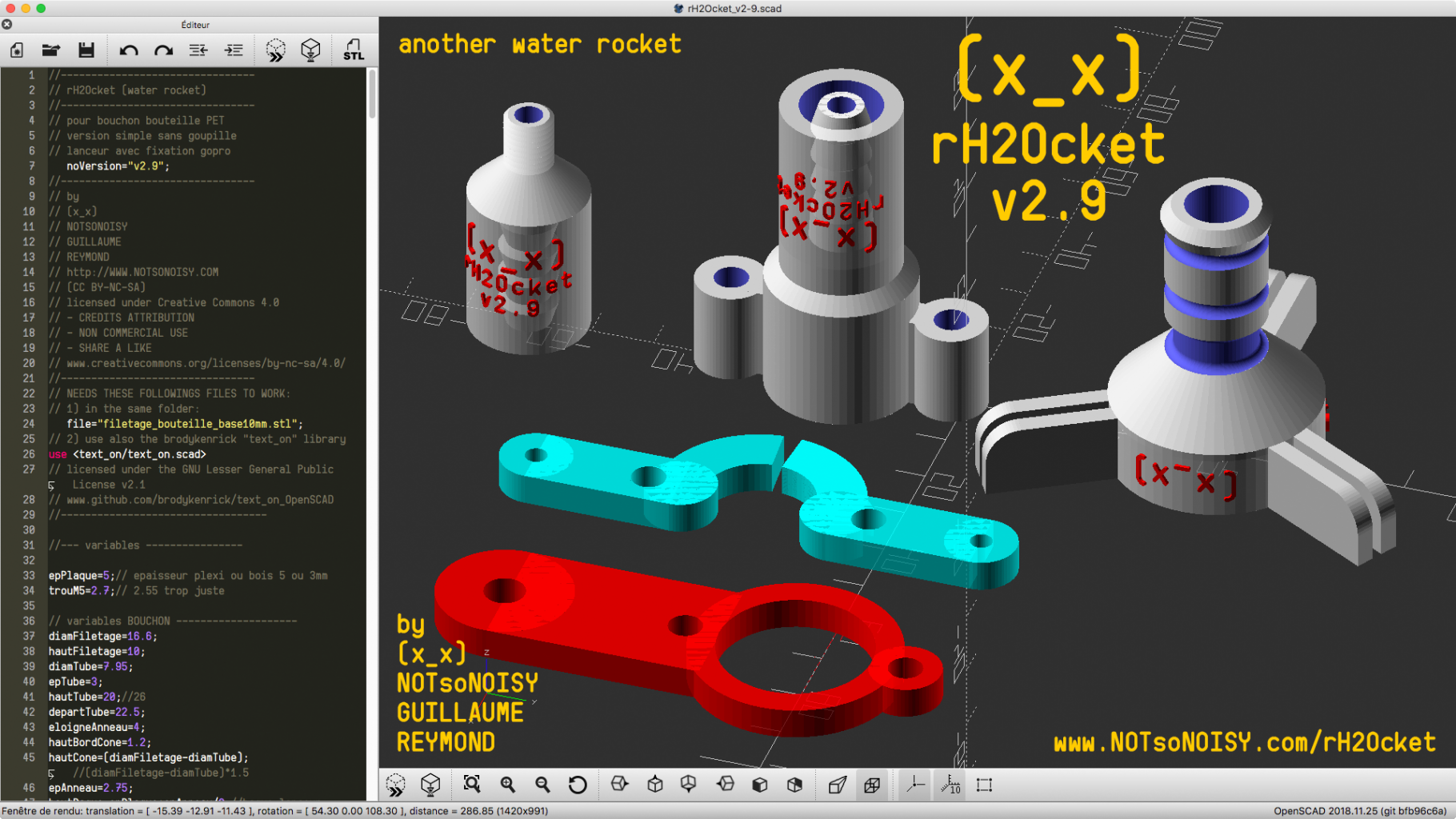

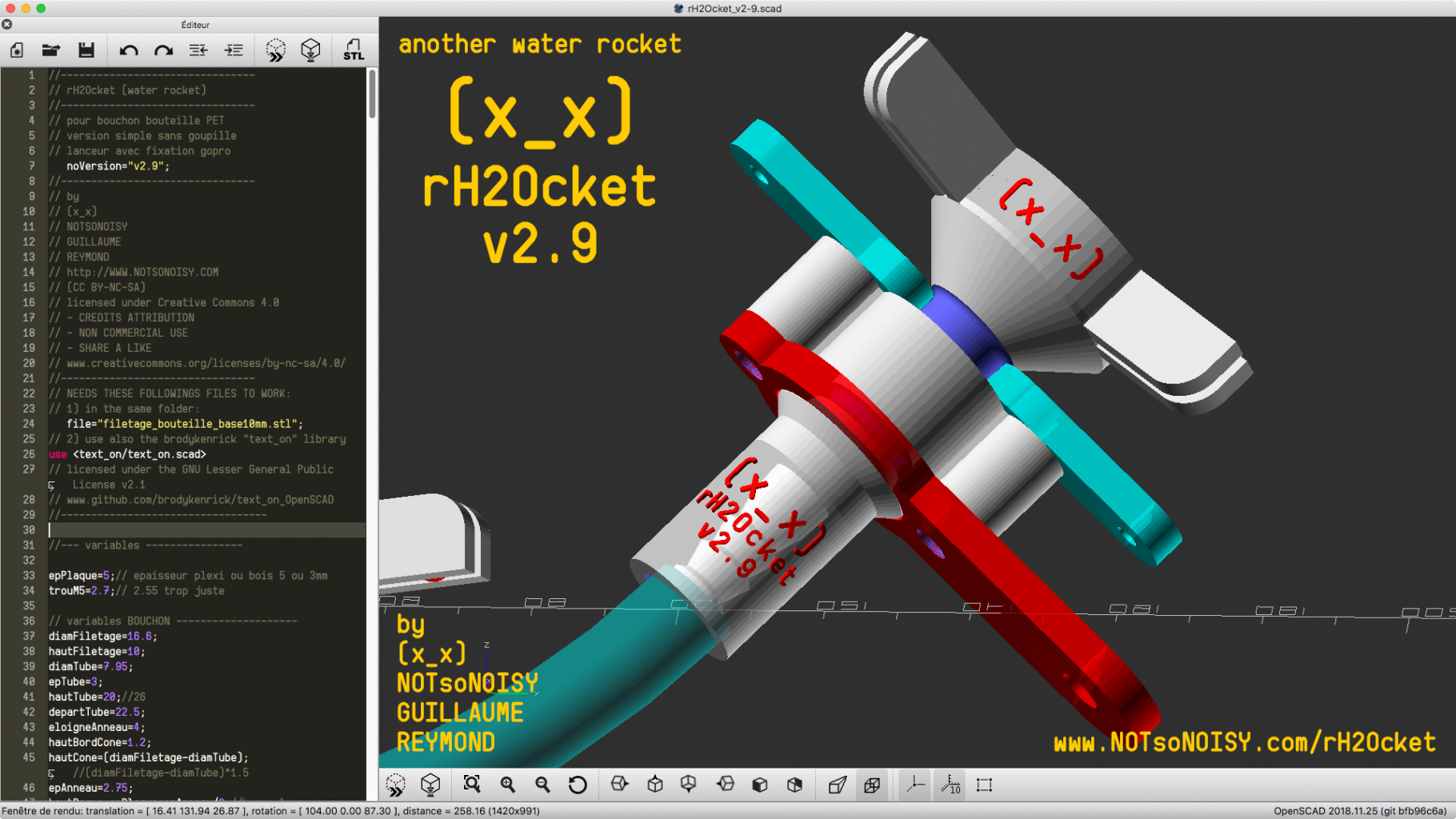

We developed all the 3D printed pieces with code only in OpenSCAD (free software) www.openscad.org

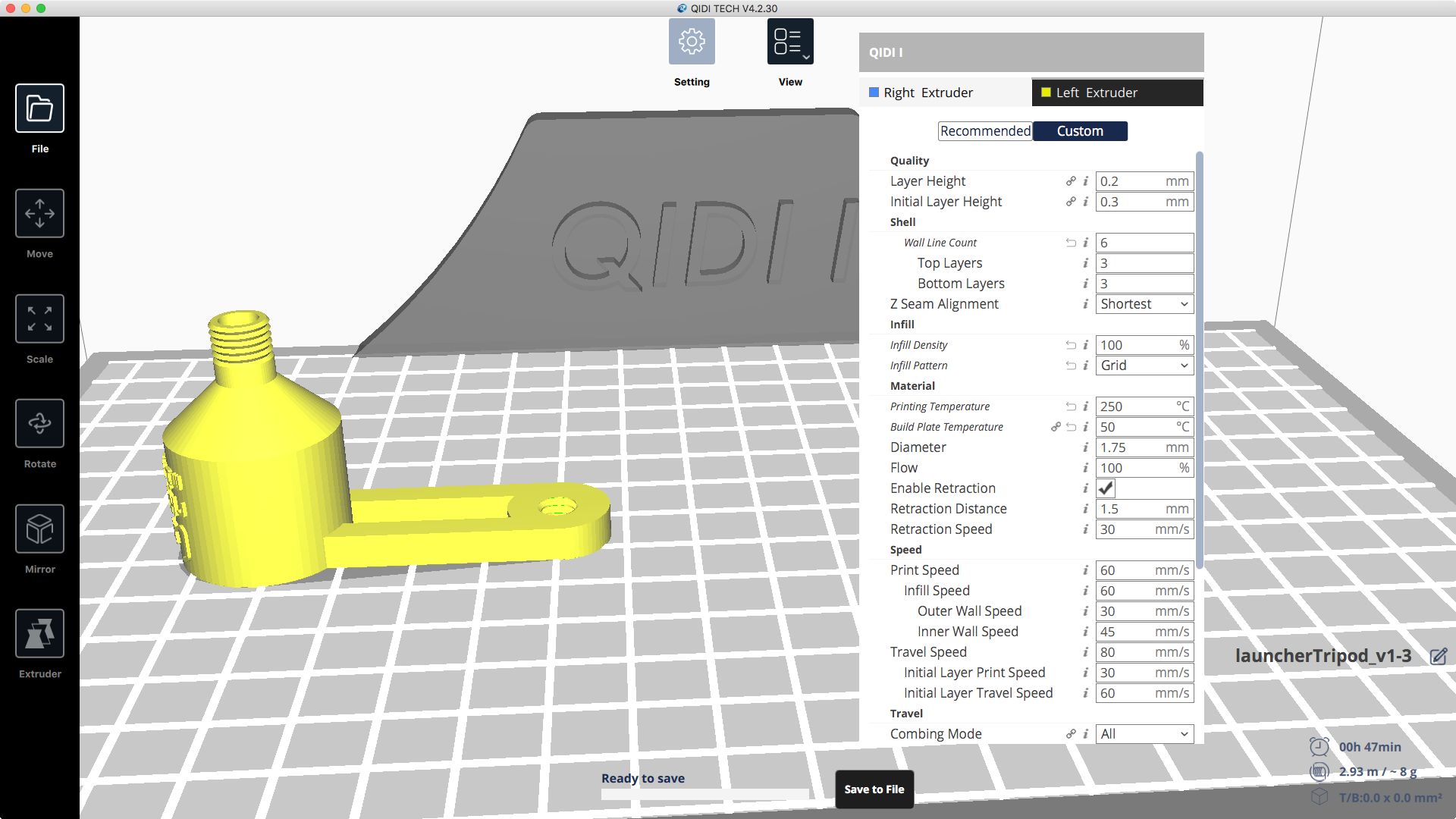

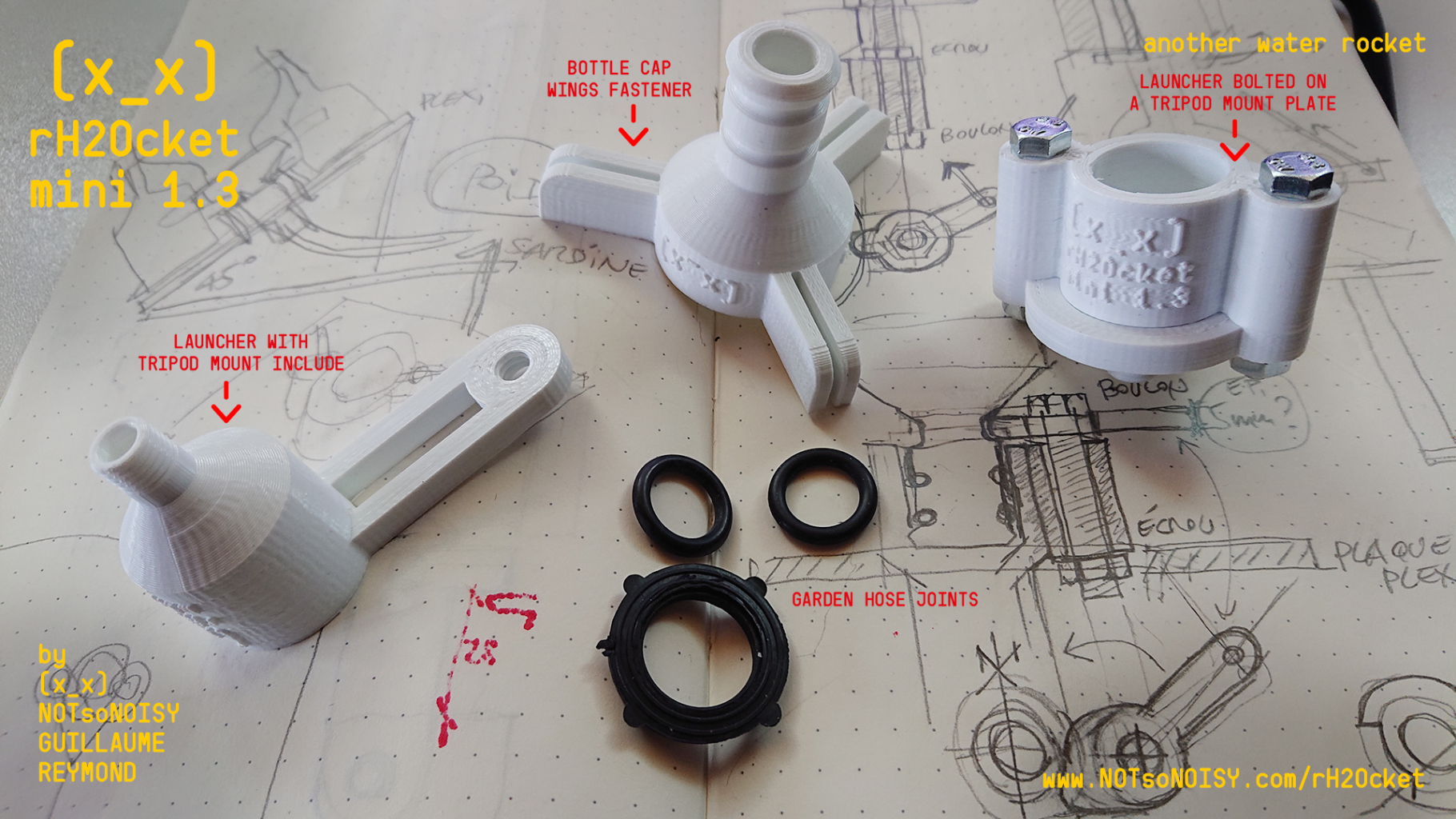

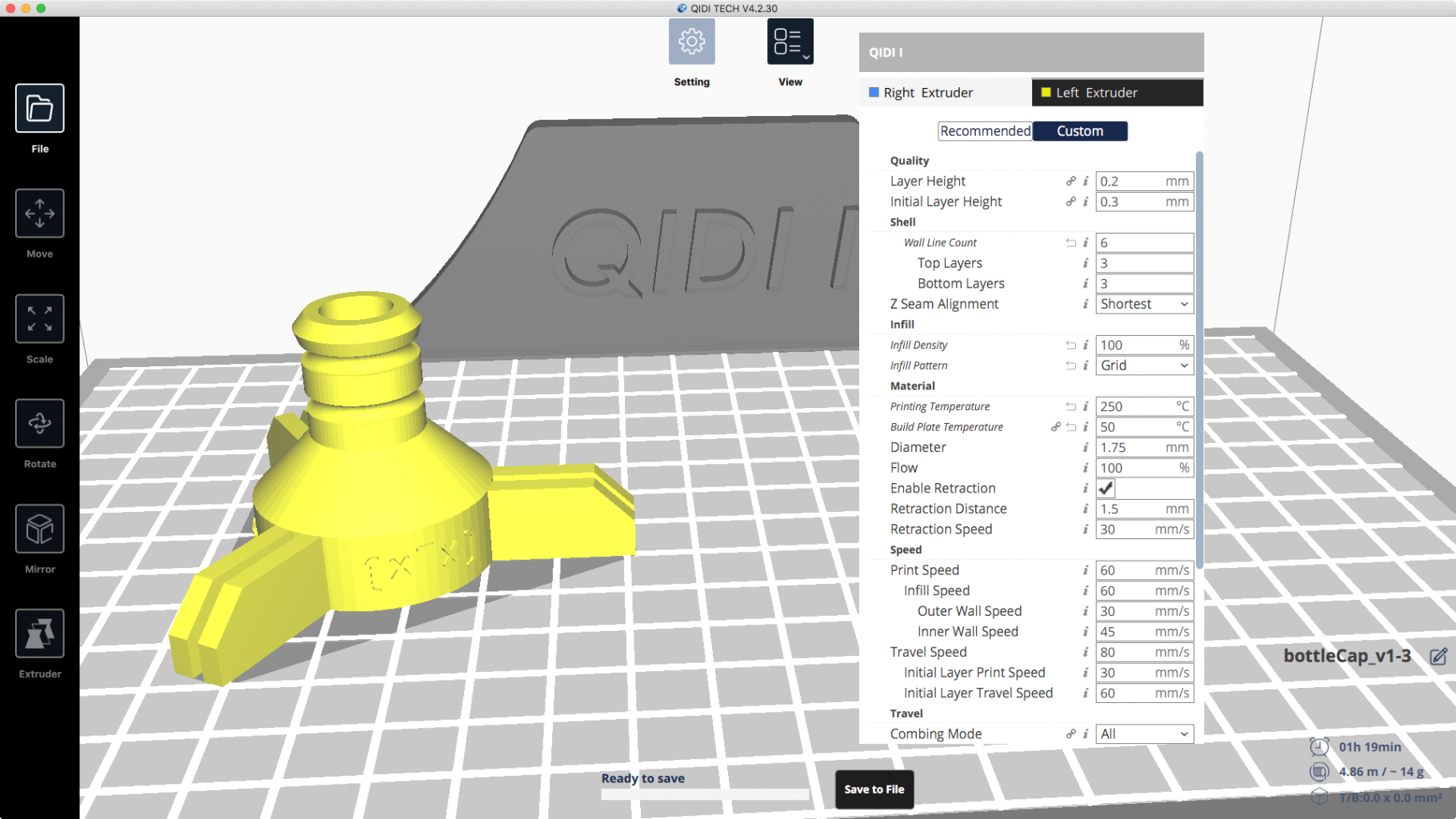

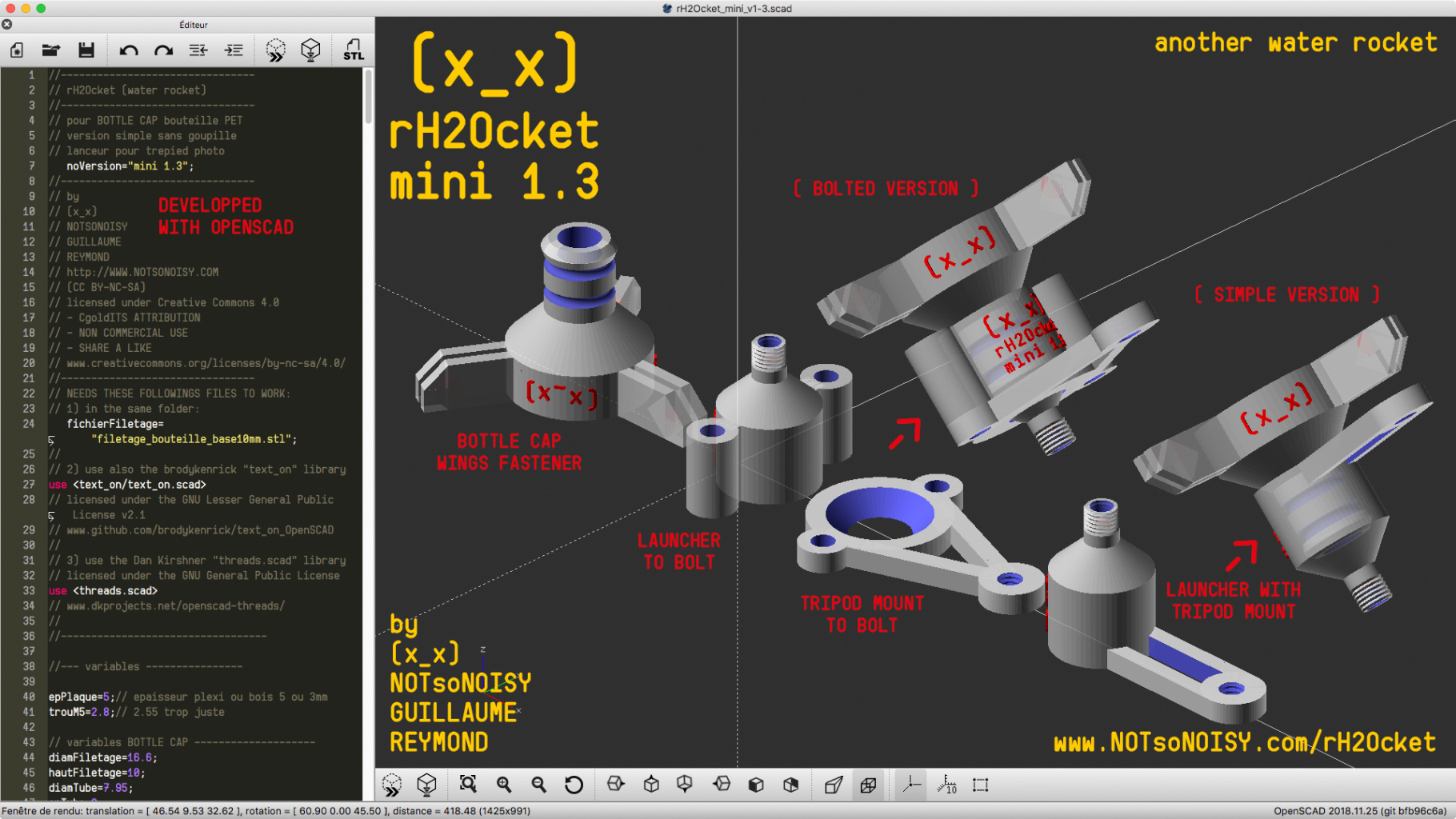

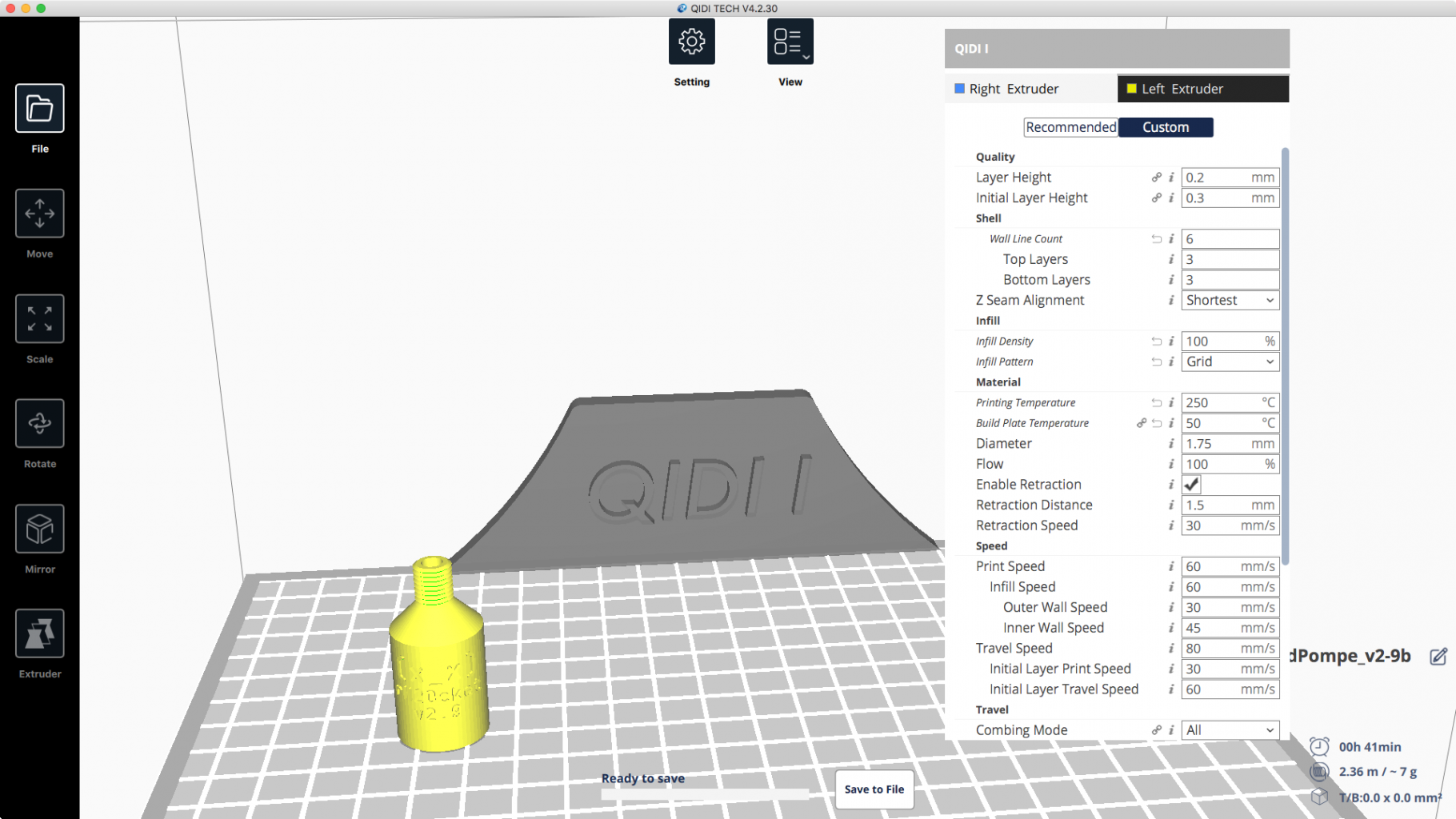

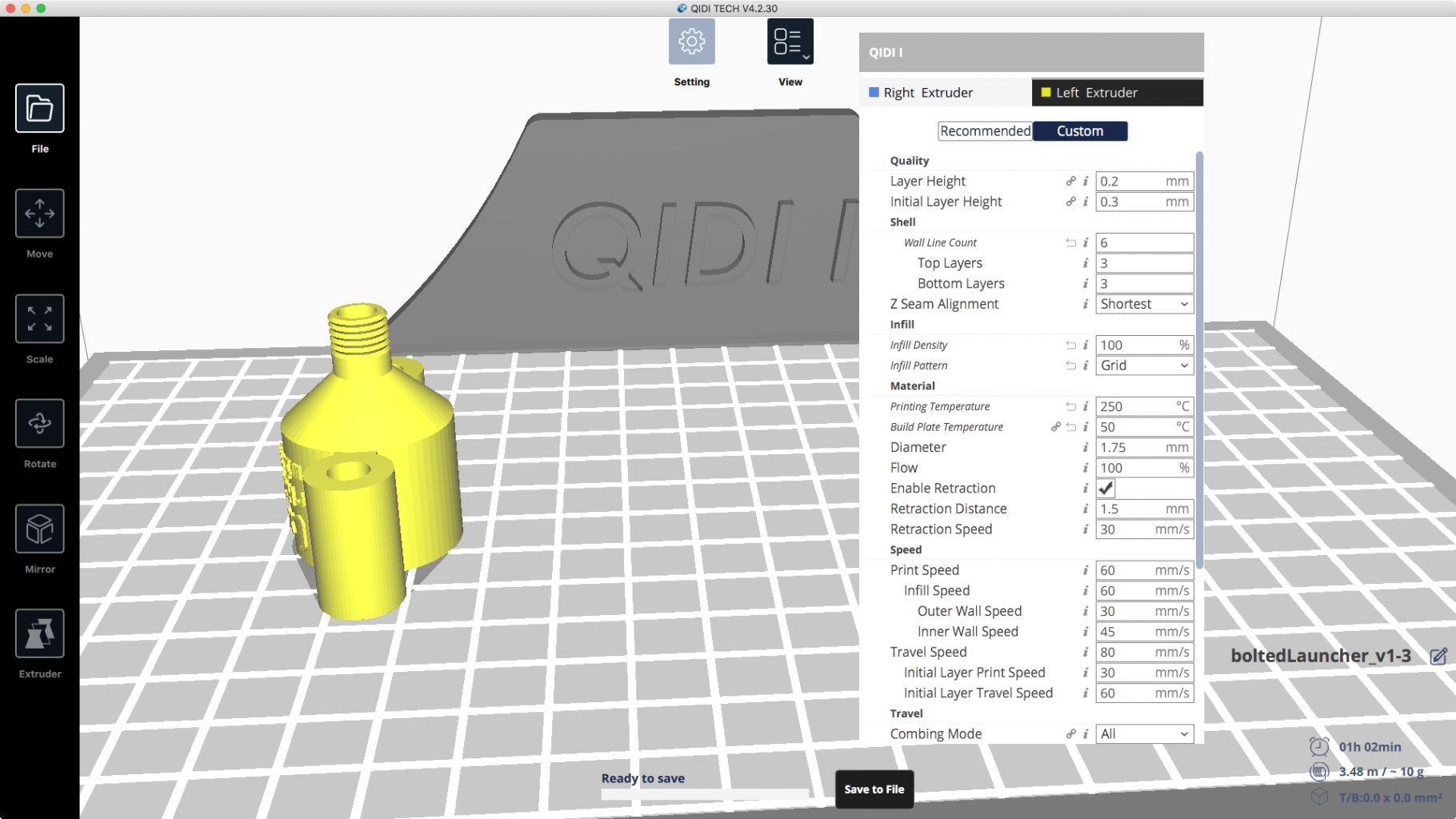

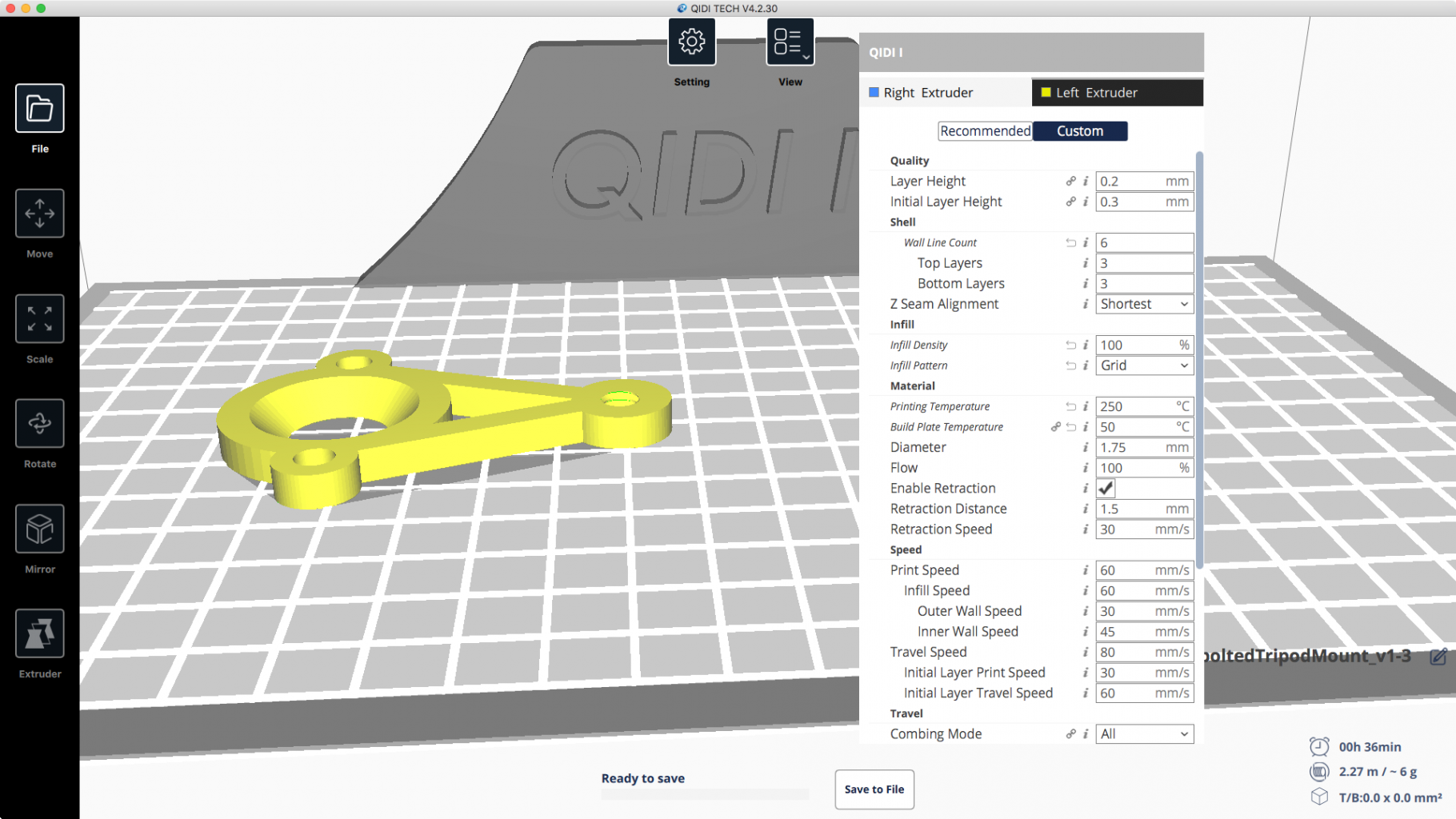

Below are the pieces with the settings we use for printing them separately on a « Qidi 1 » with PLA. Please find your own settings for your printer and your material. You have to choose between 2 solutions for the launcher: 1) with the tripod mount include (2h06′ 14g+8g=22g) or 2) the launcher to bolt on a separate tripod mount (2h57′ 14g+10g+6g=30g). You can use this launcher with a more complicated launcher laser-cut.

( credits )

Design by NOTsoNOISY GUILLAUME REYMOND
www.notsonoisy.com
at FABLAB-FRIBOURG www.fablab-fribourg.ch
/ Made in Switzerland
The files are downloadable for personal use under
Creative Commons Attribution – NonCommercial – ShareAlike 4.0 International License

(CC BY-NC-SA) NOTSONOISY GUILLAUME REYMOND
• CREDITS ATTRIBUTION

• NON COMMERCIAL USE
• SHARE A LIKE

OUR SOFTWARE AND FILES ARE PROVIDED TO YOU « AS IS ». WITHOUT WARRANTY OF ANY KIND, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO THE WARRANTIES OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE AND NONINFRINGEMENT. WE EXPRESSLY DISCLAIM ANY LIABILITY WHATSOEVER FOR ANY DIRECT, INDIRECT, CONSEQUENTIAL, INCIDENTAL OR SPECIAL DAMAGES, INCLUDING, WITHOUT LIMITATION, LOST REVENUES, LOST PROFITS, LOSSES RESULTING FROM BUSINESS INTERRUPTION OR LOSS OF DATA, REGARDLESS OF THE FORM OF ACTION OR LEGAL THEORY UNDER WHICH THE LIABILITY MAY BE ASSERTED, EVEN IF ADVISED OF THE POSSIBILITY OR LIKELIHOOD OF SUCH DAMAGES.

( Fichier à télécharger )

Téléchargez les fichiers qui vous permettront de faire la découpe laser et les impressions 3D de toutes les pièces sur ( tout bientôt )

( File to download )

Download the files needed to laser cut and 3d print all your pieces on ( very soon )

( SUPPORT OUR PROJECTS )

THANK YOU FOR SUPPORTING US WITH A DONATION paypal.me/notsonoisy for all the hours of work needed for this project. If we have enough gifts, we will be able to work on other original creations. (10-100$ according to your means and according to the pleasure you have to mount our stuff)

This shortcode is being phased out. Please switch to our WP Express Checkout plugin for enhanced functionality.
Your donation: USD

( version with trigger (work In progress))

We developed all the 3D printed pieces with code only in OpenSCAD (free software) www.openscad.org

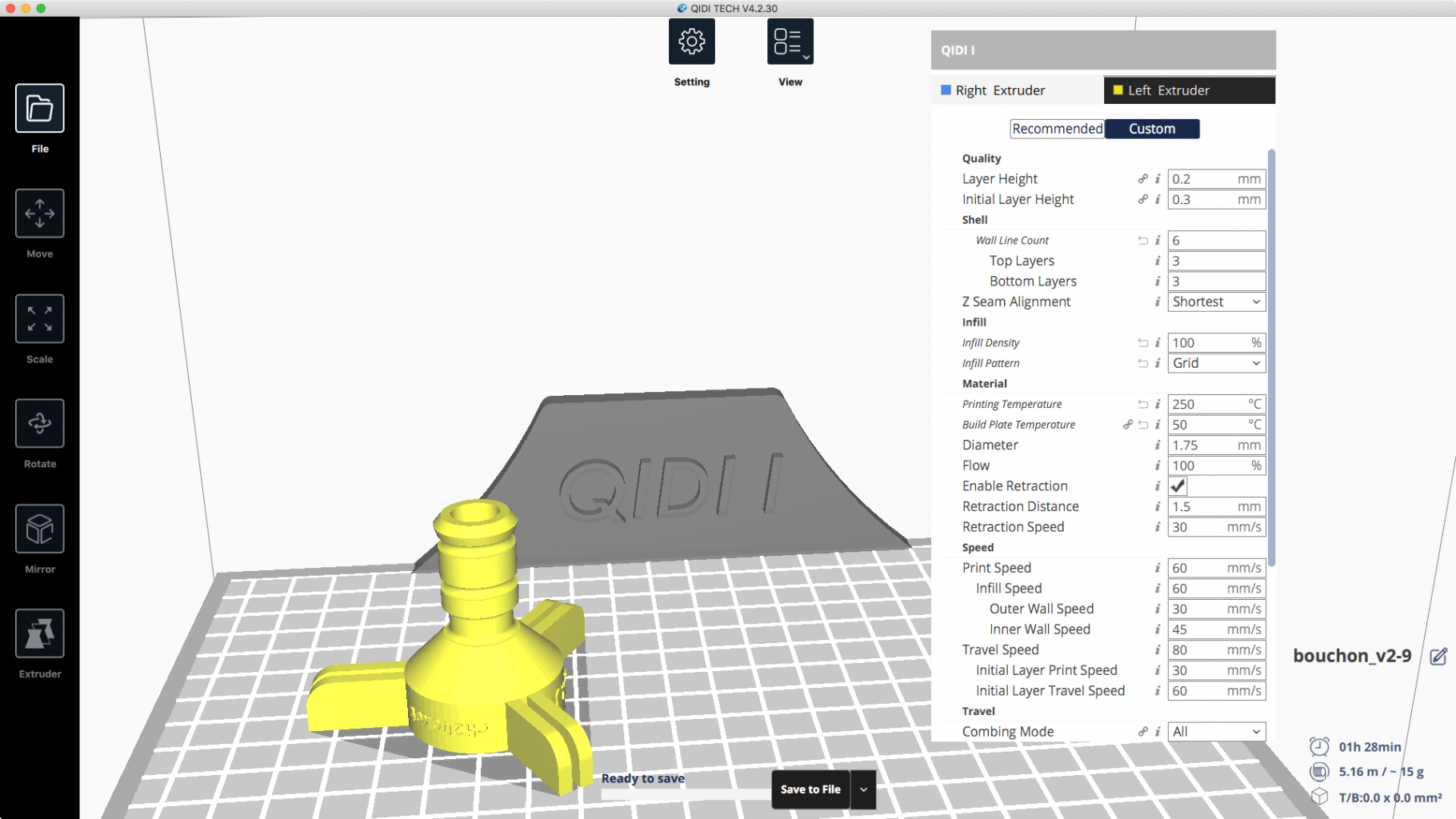

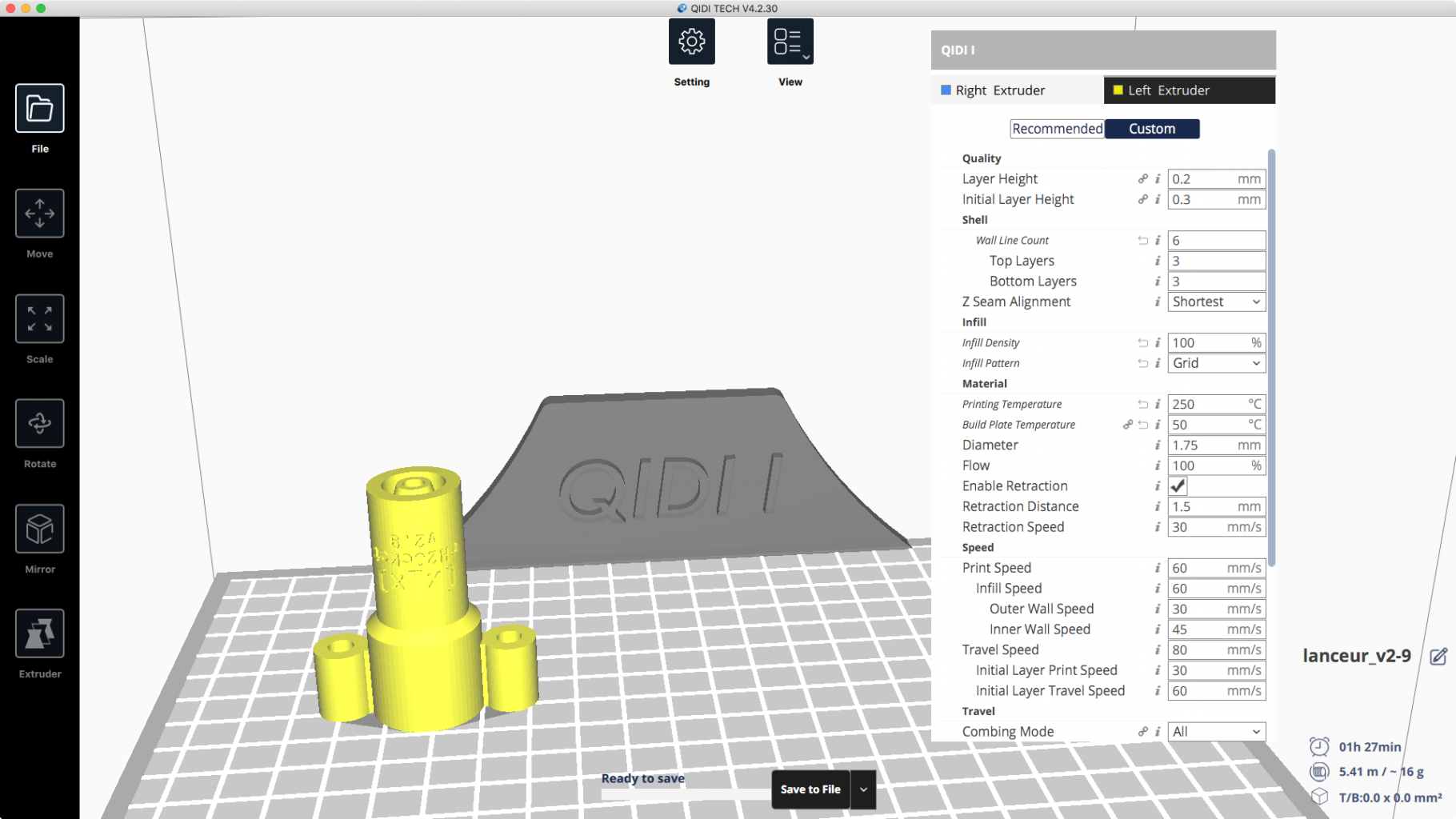

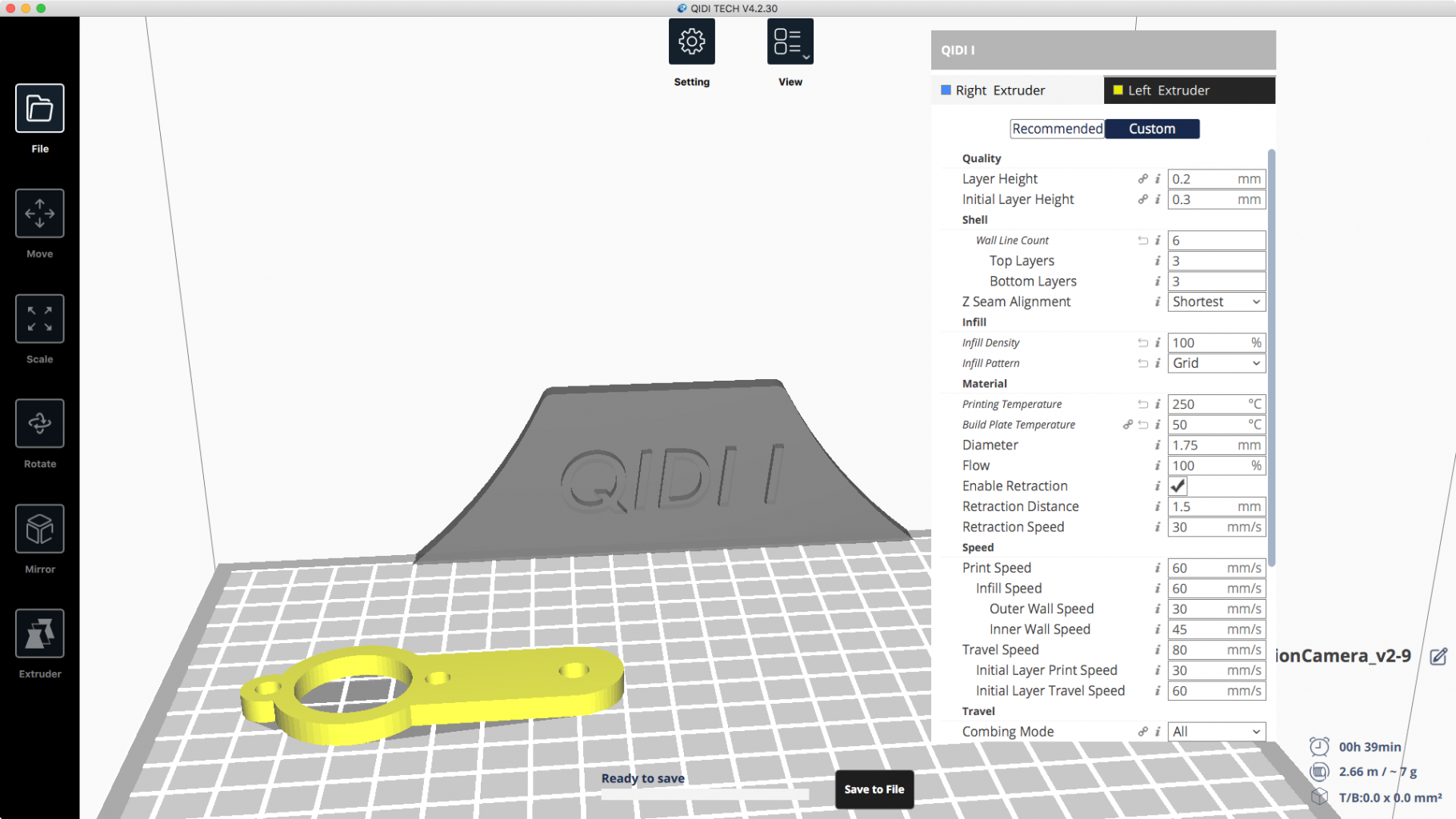

Here are the 5 pieces with the settings we use for printing them separately on a « Qidi 1 » with PLA. Please find your own settings for your printer and your material. (The « goupille » must be printed 2 times.)



( PROTOTYPES – FIRST VERSION )

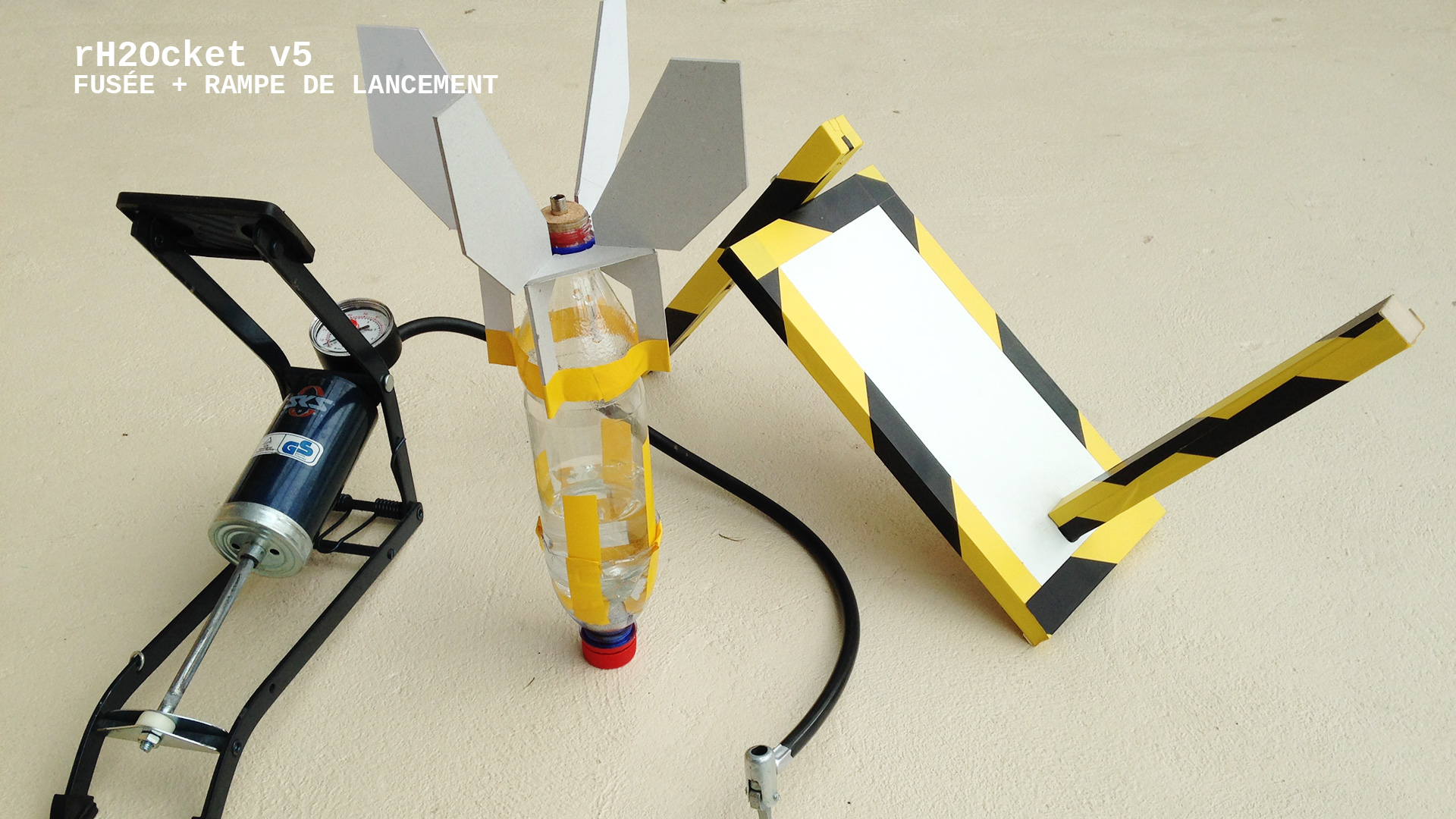

Cette rH2Ocket est une fusée « à eau ». Les ailerons sont découpés dans du PET sont assemblés sur 1 bouteille de PET recyclée. Il suffit de la remplir de 2/3 d’eau, de brancher une pompe à vélo et de pomper jusqu’à ce que la fusée décolle. Le design a été développé par NOTsoNOISY Guillaume Reymond avec Charly Pache pour mettre sur pied un workshop avec des classes d’enfants/ados au Fablab-Fribourg.

But: Fabrication de fusées à eau à partir d’éléments découpés au laser et de bouteilles de PET recyclées.

Déroulement: Visite du Fablab avec ses machines, présentation du processus de création, expérimentation, montage des fusées, lancement sur un terrain vague pour un concours de distance. Il suffit d’une pompe à vélo et d’un peu d’eau et c’est parti « Huston on a un problème! On a plein de décollages non autorisés »

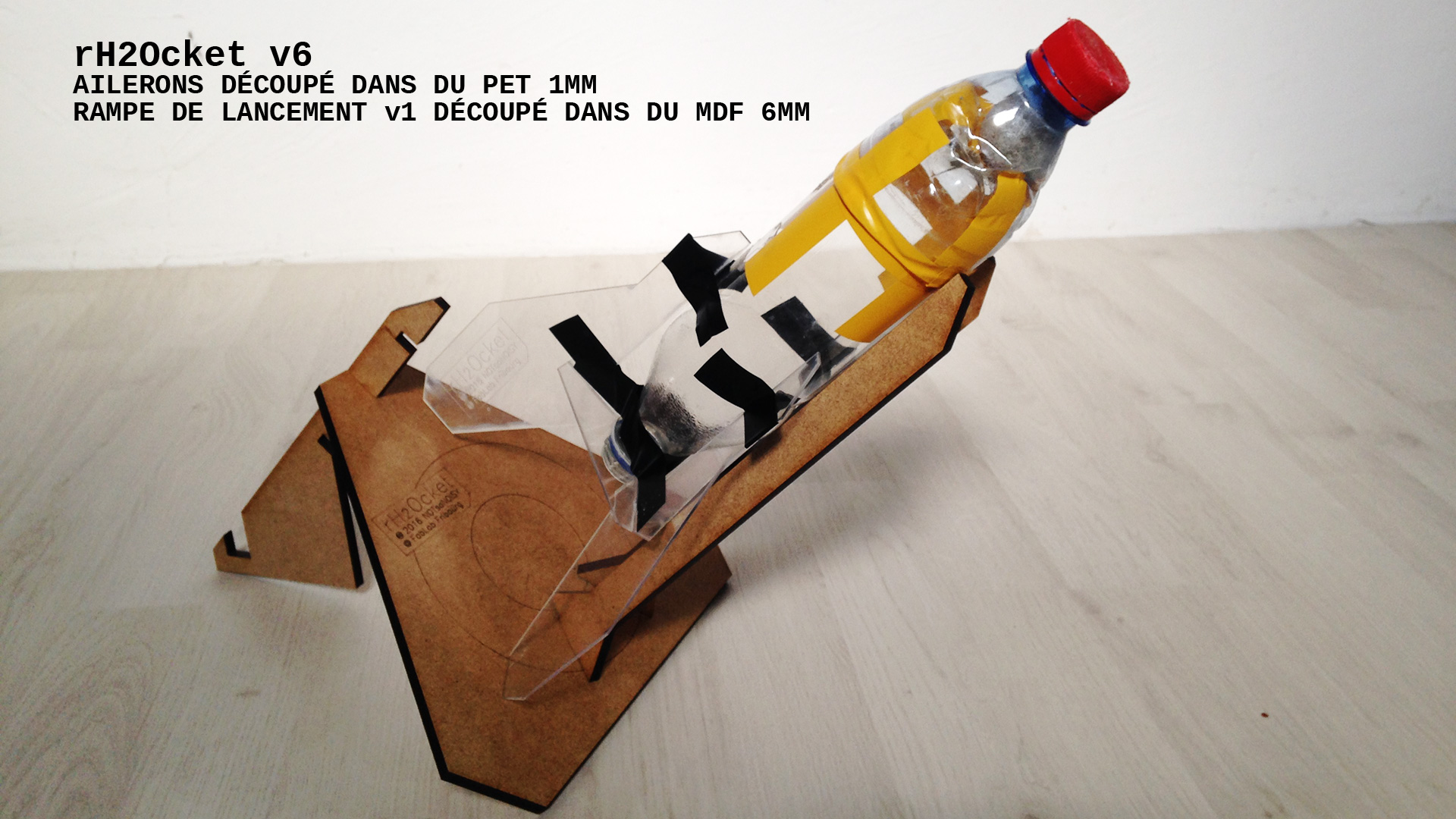

rh2oket_013

The file > rH2Ocket_v6_A4.pdf
