RAQUETTES DE PING-PONG EN DÉCOUPE LASER

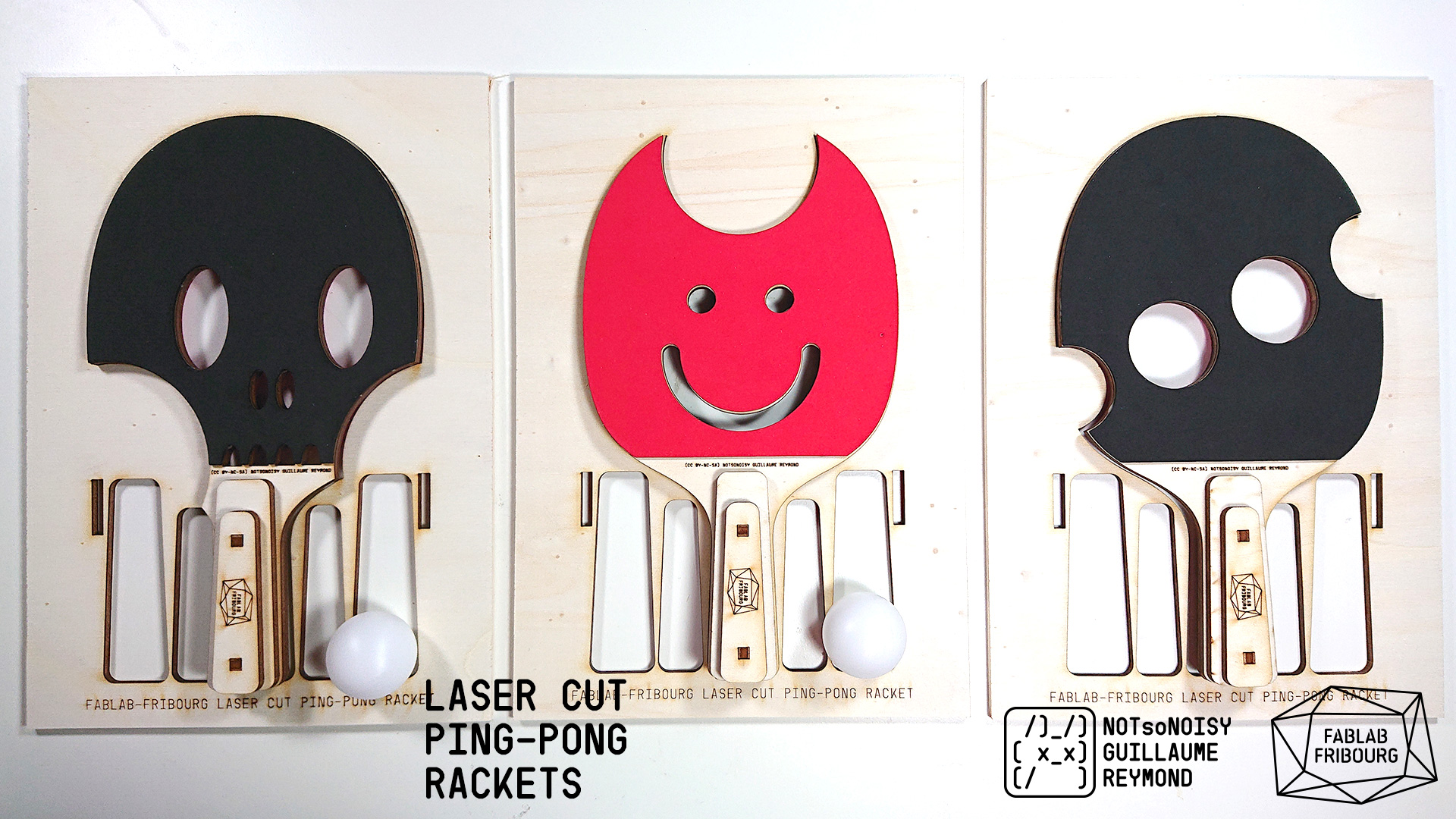

Pour les 5 ans du Fablab-Fri­bourg, NOT­soNOISY Guil­laume Rey­mond a conçu toute une série de raque­ttes de ping-pong à découper au laser dans un pan­neau de bois con­tre­plaqué de 5mm et dans une plaque de mousse Creapla ou de caoutchouc de 2mm. Les pièces sont à coller ensem­ble. Le manche est com­posé de 5 couch­es, ajustées avec des bâton­nets. Découpées en 6–8 min­utes, assem­blées en 5 min­utes.

/ Conseils techniques /

Vous pou­vez vous découper votre pro­pres raque­ttes (lire les con­di­tions de licence ci-dessous). Les fichiers ont été conçu pour la découpeuses laser TROTEC-300 du Fablab-Fri­bourg. Si vous utilisez une autre machine veuillez les adapter avec les bonnes couleurs de découpe.

FICHIER INKSCAPE PAR CALQUES
Chaque mod­el est disponible dans un seul fichi­er vec­to­riel .SVG (à ouvrir exclu­sive­ment avec Inkscape. D'autre logi­ciel risquent de ne pas présen­ter les calques de la bonne manière). Le fichi­er com­prend 3 couch­es de calques:
- MOUSSE: la découpe pour la mousse ou le caoutchouc (une seule face à la fois pour pou­voir chang­er de couleur. Faire atten­tion à met­tre en miroir la 2e face selon les motifs)
- BOIS: la découpe du bois pour la raque­tte et le manche
- illustration_couleur: un aperçu en couleur pour se faire une idée
C'est donc nor­mal que cer­taine formes se super­posent entre celles pour le bois et celles pour la mousse.
Pour découper, il faut donc bien sélec­tion­ner le bon calque et désec­tion­ner les autres.

MATERIAUX
Pour la raque­tte elle-même utilisez du BOIS con­tre­plaqué (ou du MDF) de 5mm
TAILLE: La plu­part des mod­èles ren­trent sur une plaque de bois A4 (210x297mm). Véri­fiez juste…
Pour le revête­ment sur les 2 faces, utilisez de la MOUSSE EVA genre Creapla (ou Cre­pla) 2mm. Idéale­ment 2 couleurs dif­férentes. /! utilis­er une mousse qui ne con­tient pas de PVC ni chlore dont les éma­na­tions détru­iraient la machine. /! aus­si au kerf (épais­seur de découpe du laser), comme le Creapla est ther­mo formable à 60°C, le laser fait fon­dre un sil­lon de .8 à 1mm de large. Pensez‑y si vous voulez com­penser les 0.4 0.5 mm de décalage sur la taille finale de la découpe. Dans ce cas des raque­ttes, les pièces étant assez grande, le décalage est à peine vis­i­ble, je n'ai donc pas com­pen­sé la perte de matière sur les bor­ds.
TAILLE: les mouss­es peu­vent nor­male­ment être découpées 2 dans la largeur de 30cm des plaques.

Ate­lier avec des familles, pour réalis­er leurs pro­pres designs de raque­ttes

/ LICENCE CREATIVE COMMONS /
CONDITIONS D'UTILISATION

Ces créa­tions sont partagées en open-source sous Licence Cre­ative Com­mons — Attri­bu­tion — Pas d’Utilisation Com­mer­ciale — Partage dans les Mêmes Con­di­tions 4.0 Inter­na­tion­al.
Ce qui veut dire: Si vous les utilisez/partagez, veuillez met­tre en crédit: NOT­soNOISY Guil­laume Rey­mond www.notsonoisy.com. Vous ne pou­vez pas ven­dre les fichiers ni les objets réal­isés, ni gag­n­er de l'argent en les réal­isant, sans nous deman­der l'autorisation. Si vous améliorez ces design, vous vous engager à partager les fichiers sous ces même con­di­tions. Mer­ci de nous envoy­er vos fichiers mod­i­fiés et des pho­tos de vos réal­i­sa­tion, pour nos archives.

Licence Creative Commons(CC BY-NC-SA) NOTSONOISY GUILLAUME REYMOND

/ FICHIER À TéléchargeR /

Cliquez sur les images ci-dessous pour télécharg­er les fichiers Inkscape.svg respec­tifs
/! les motifs pour découper le bois et la mousse sont sur des calques dif­férents mais placés l'un sur l'autre. N'oubliez pas de bien sélec­tion­ner les bons objets à découper par calques séparés /!



Raque­tte Basique

Raque­tte Al Capone

Raque­tte Skull Head

Raque­tte Pac-Jaune

Raque­tte Dia­blotin

Raque­tte Mush­room

Raque­tte Chalenge

Raque­tte Equipe suisse (pas sûr de gag­n­er)

Raque­tte Explosée

Raque­tte Pac-Fan­tome

Raque­tte Spi­rale

Raque­tte LaTele (pour "Les curieux" www.latele.ch/lescurieux)

Raquette La Télé
