Bornes tactiles modulables

Ces 2 bornes tac­tiles ont été conçues et réal­isées par Doc'Labricole (Guil­laume Rey­mond). Elles ont été com­mandées par le Game­Lab-Lau­sanne (UNIL + EPFL)pour une expo­si­tion au Musée Suisse du Jeu. Ces bornes com­pren­nent un écran tac­tile de 24'' et un mini ordi­na­teur.

[1] Matériaux de récupération

Ces meubles ont été con­stru­its avec des lattes de bois récupérées. Elles ont été util­isées en 2021 pour le pro­jet artis­tique par­tic­i­patif "Wood-Craft" à l'Abba­tiale de Pay­erne. 165 per­son­nes étaient venues réalis­er 61 sculp­tures autour de l'Abbatiale. Après un mois d'exposition, une par­tie de ces lattes ont été récupérées par des scouts et une par­tie se retrou­ve main­tenant util­isée pour con­stru­ire ces 2 bornes.

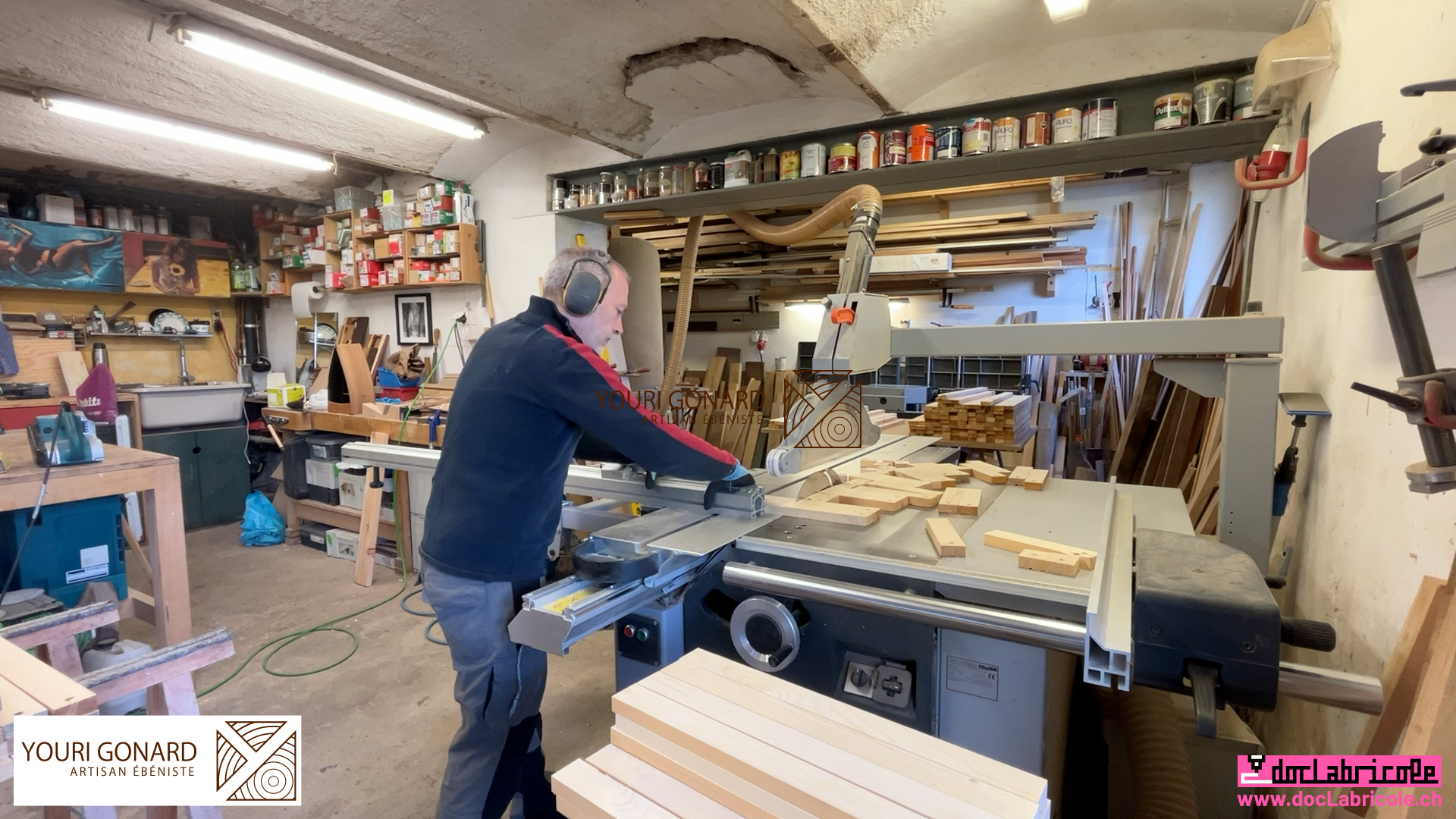

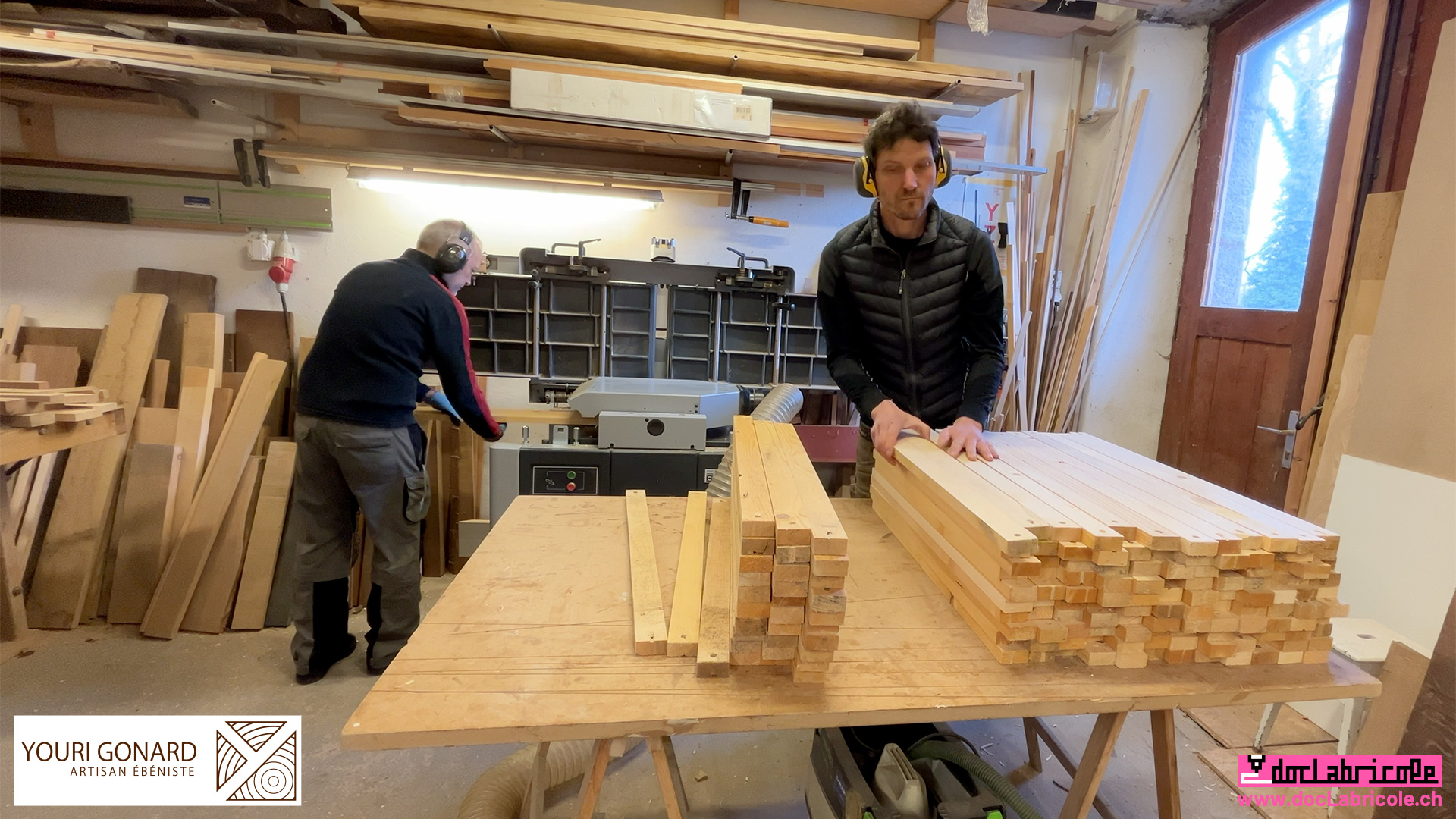

[2] Rabotage et sciage des lattes

160 lattes ont été rabotées pour les raje­u­nir, puis sciées aux bonnes dimen­sions, sur les machines de l'atelier de l'ébéniste Youri Gonard (que je remer­cie pour ses con­seils et son accueil)

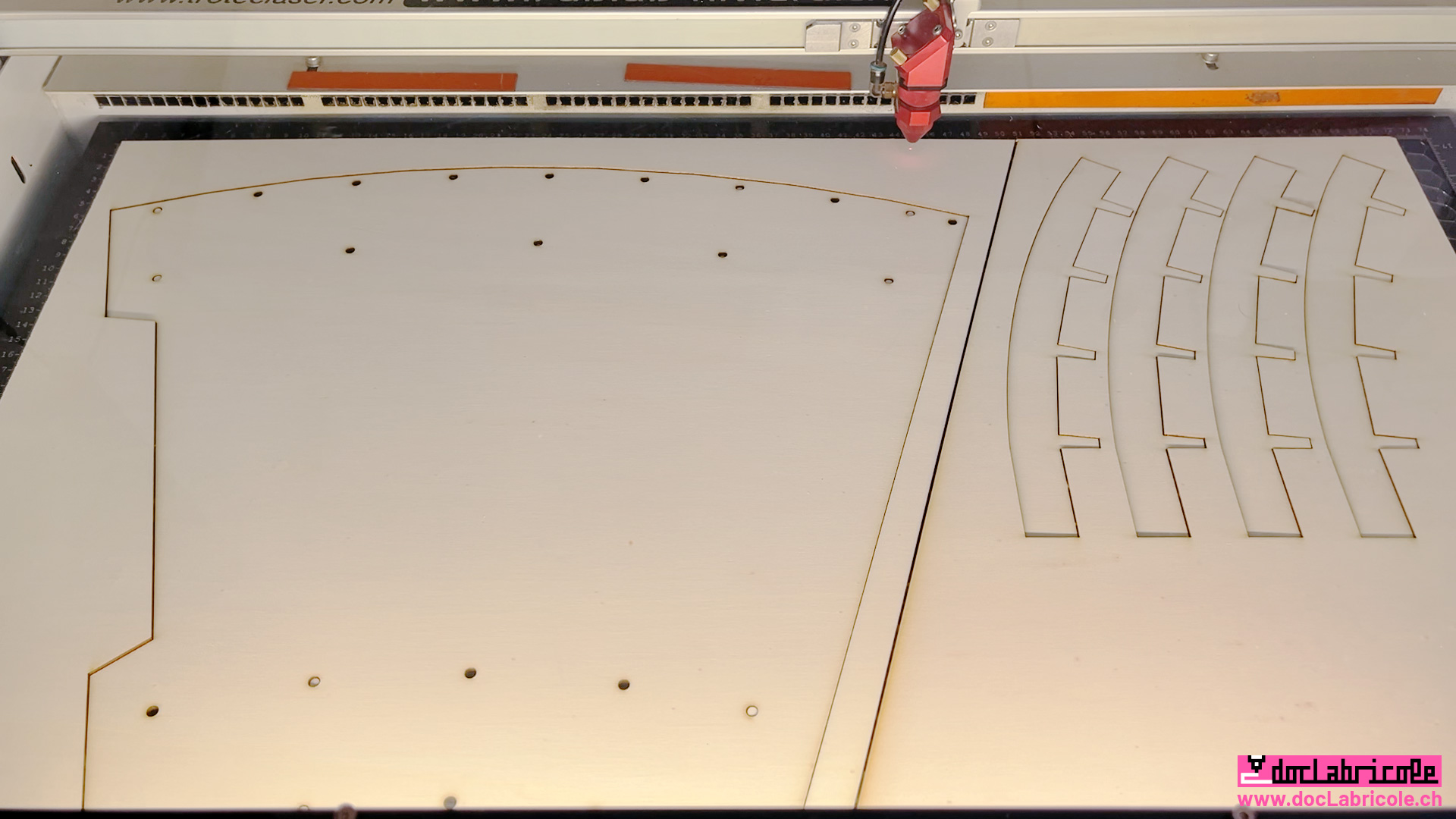

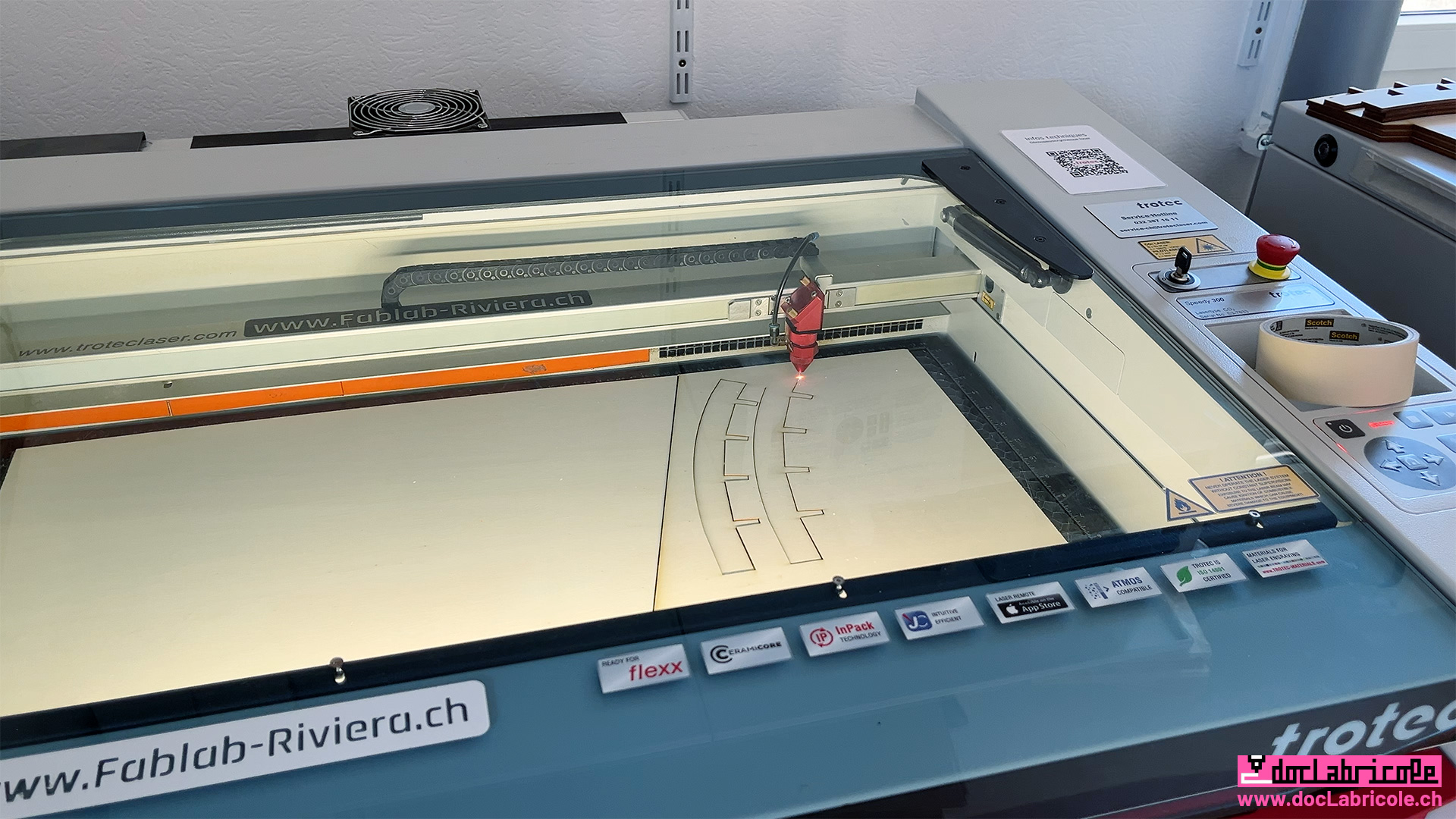

[3] Découpe laser de chablons/supports

Des chablons/supports ont été découpés au laser dans des plaques de peu­pli­er 5mm

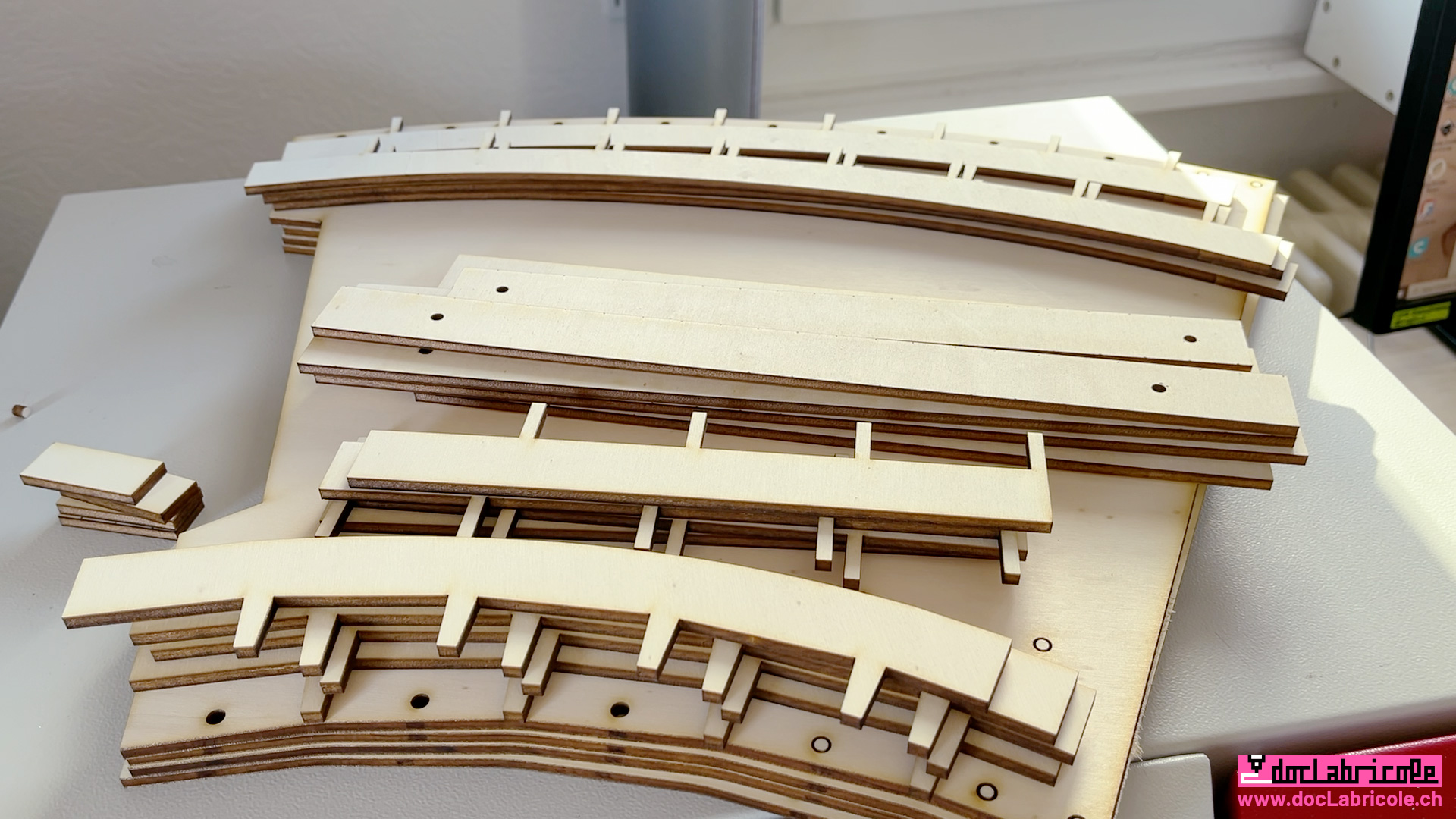

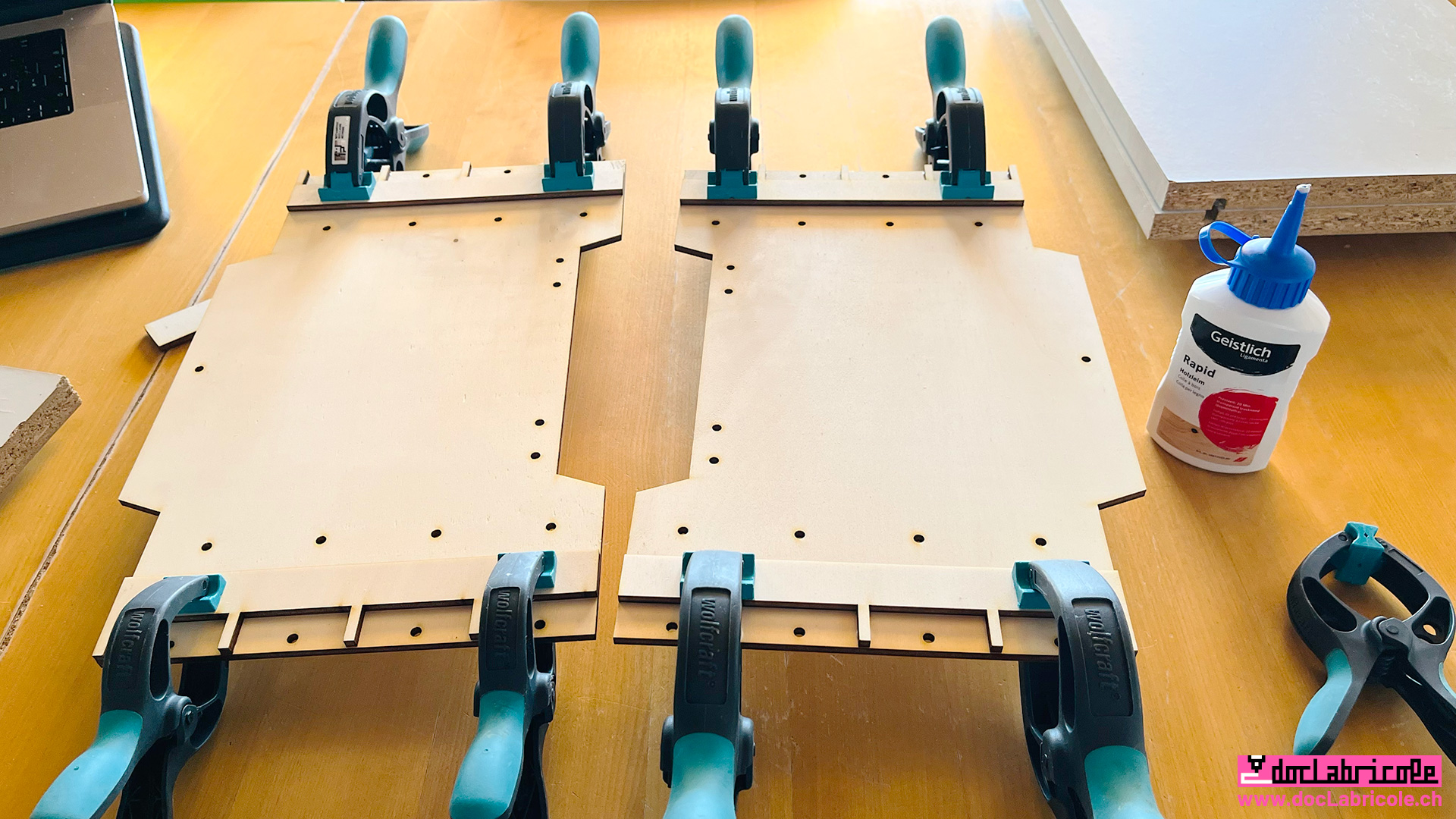

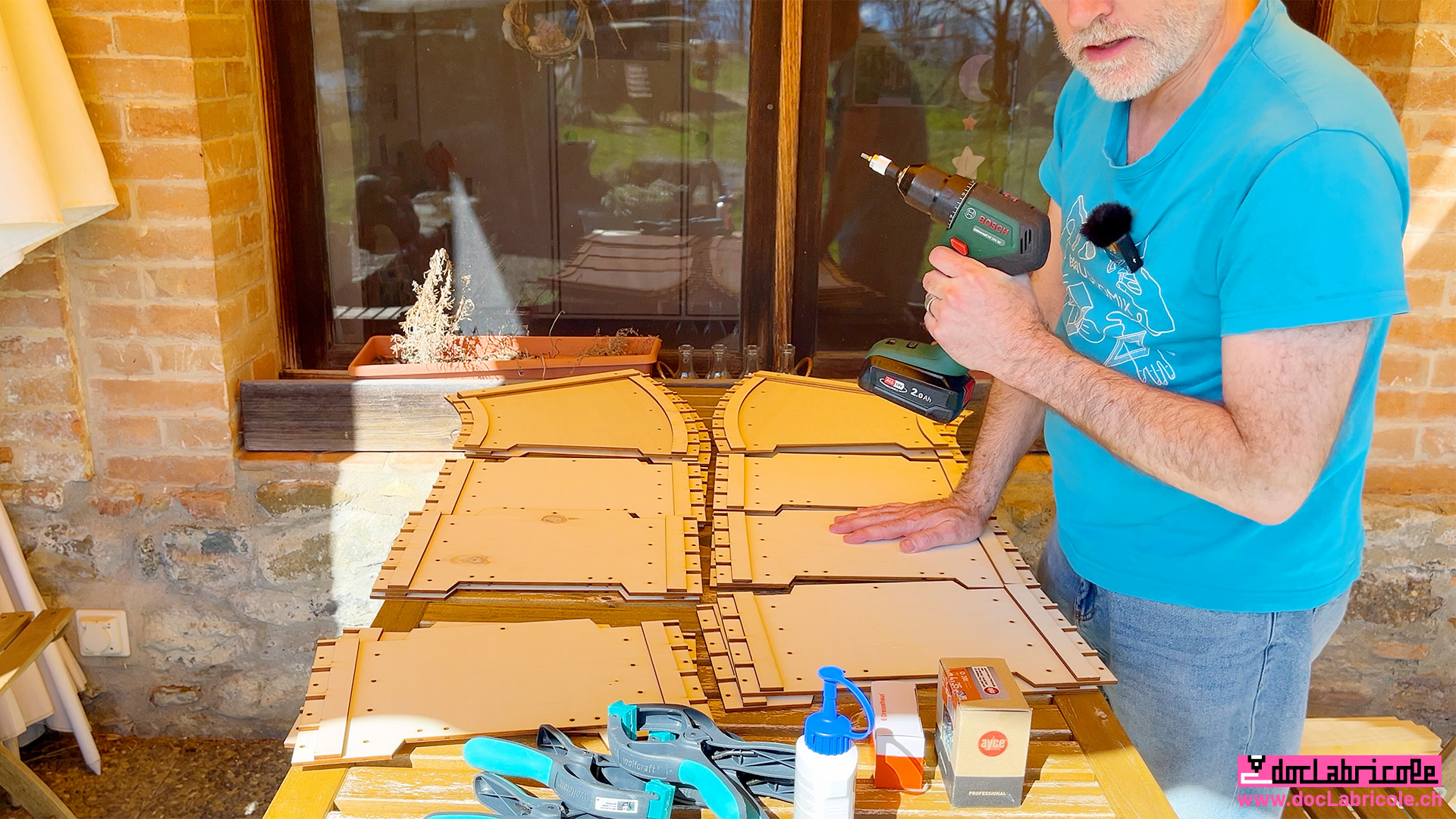

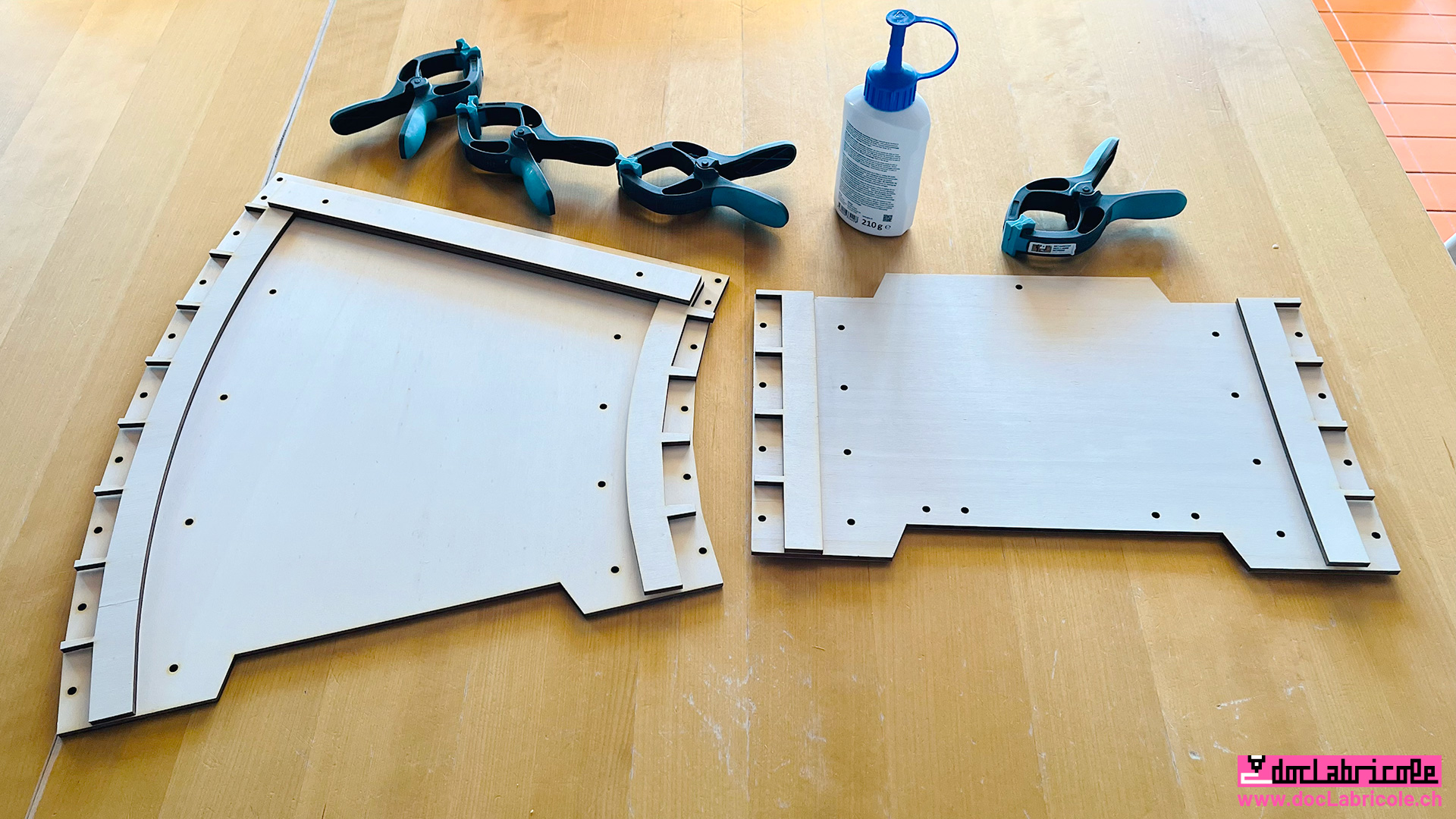

[4] Assemblage des chablons/supports

Les chablons/supports ont ensuite été assem­blés à la colle à bois. Aucune mesure n'a été néces­saire, il suf­fit d'aligner les pièces sur leurs bor­ds.

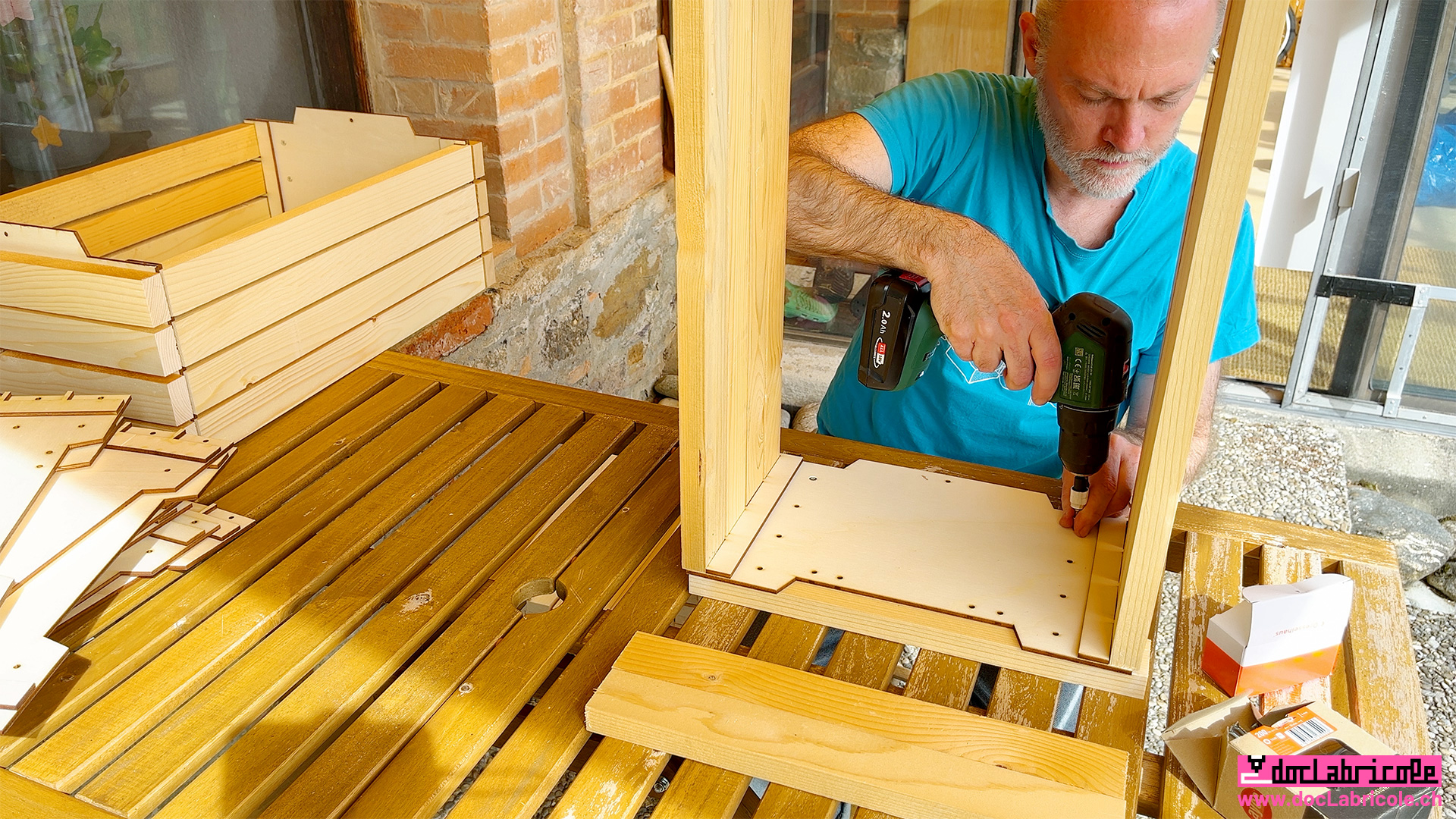

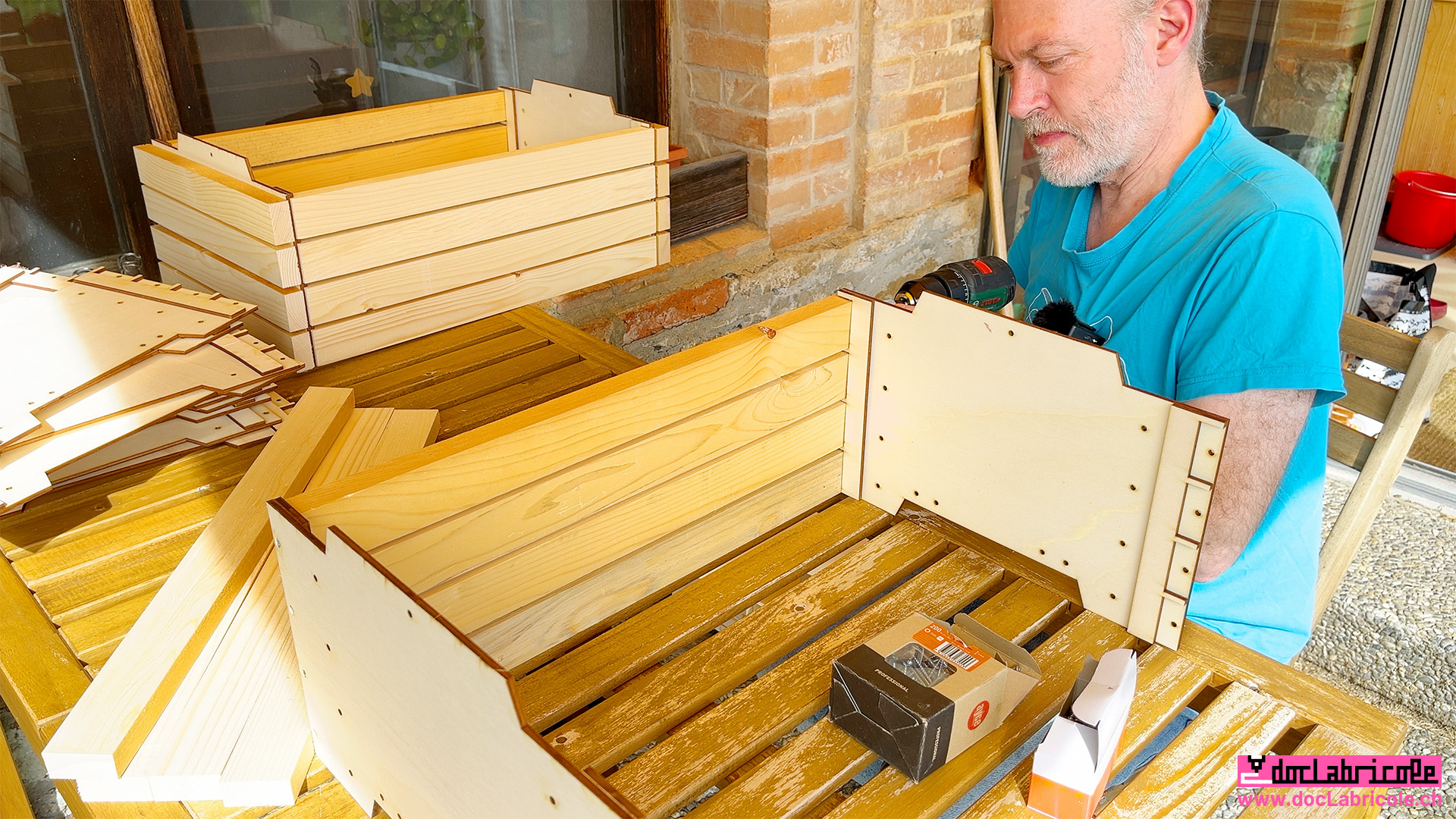

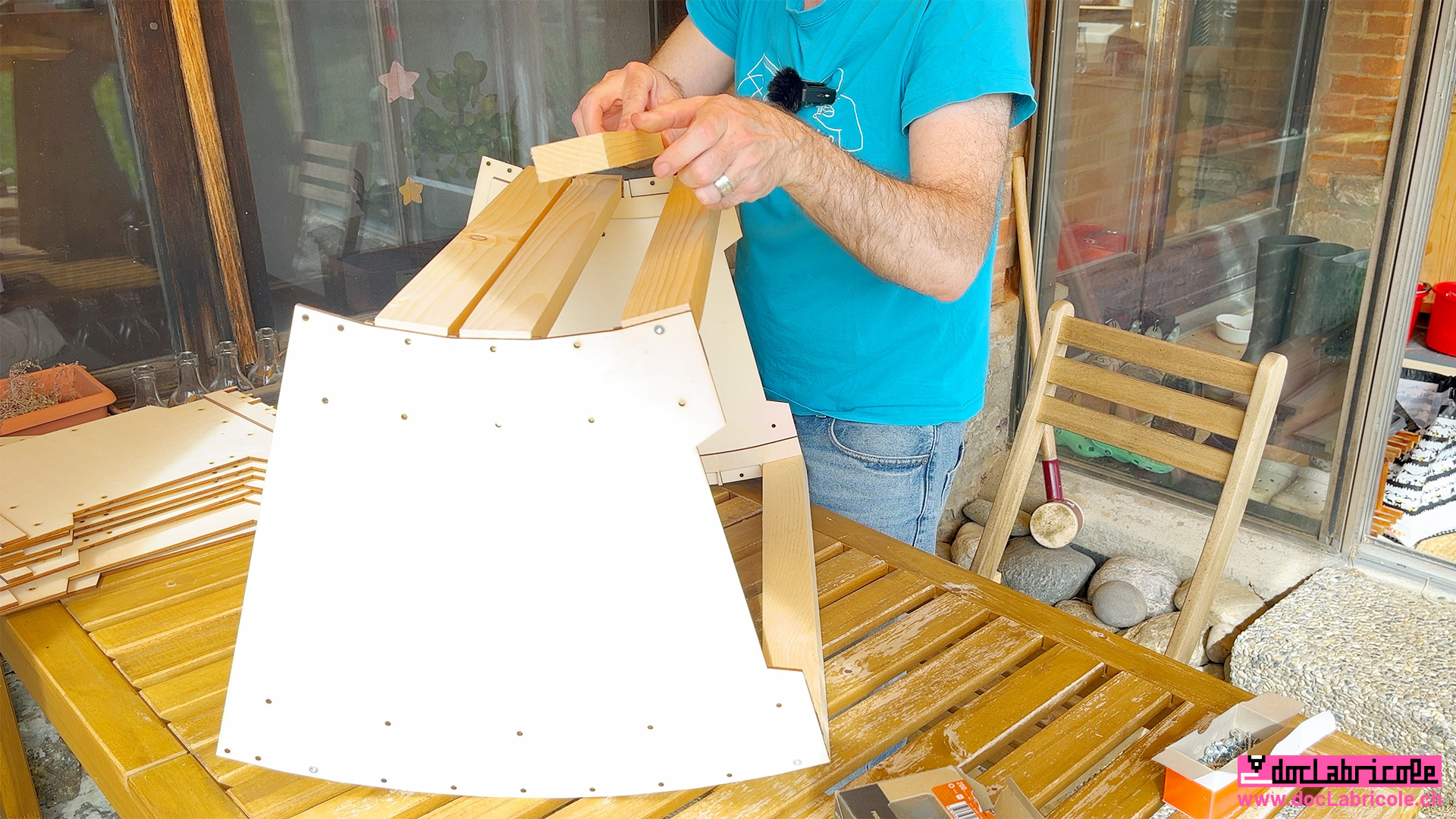

[5] Vissage de lattes sur les chablons/supports

Il a suf­fi ensuite de viss­er les lattes en les plaçant dans les chablons/supports. Il n'était pas néces­saire de percer puisque les trous ont été faits au laser. Il n'était pas néces­saire non plus de mesur­er quoi que ce soit, puisque les lattes se glis­sent dans ces chablons en forme de peignes.

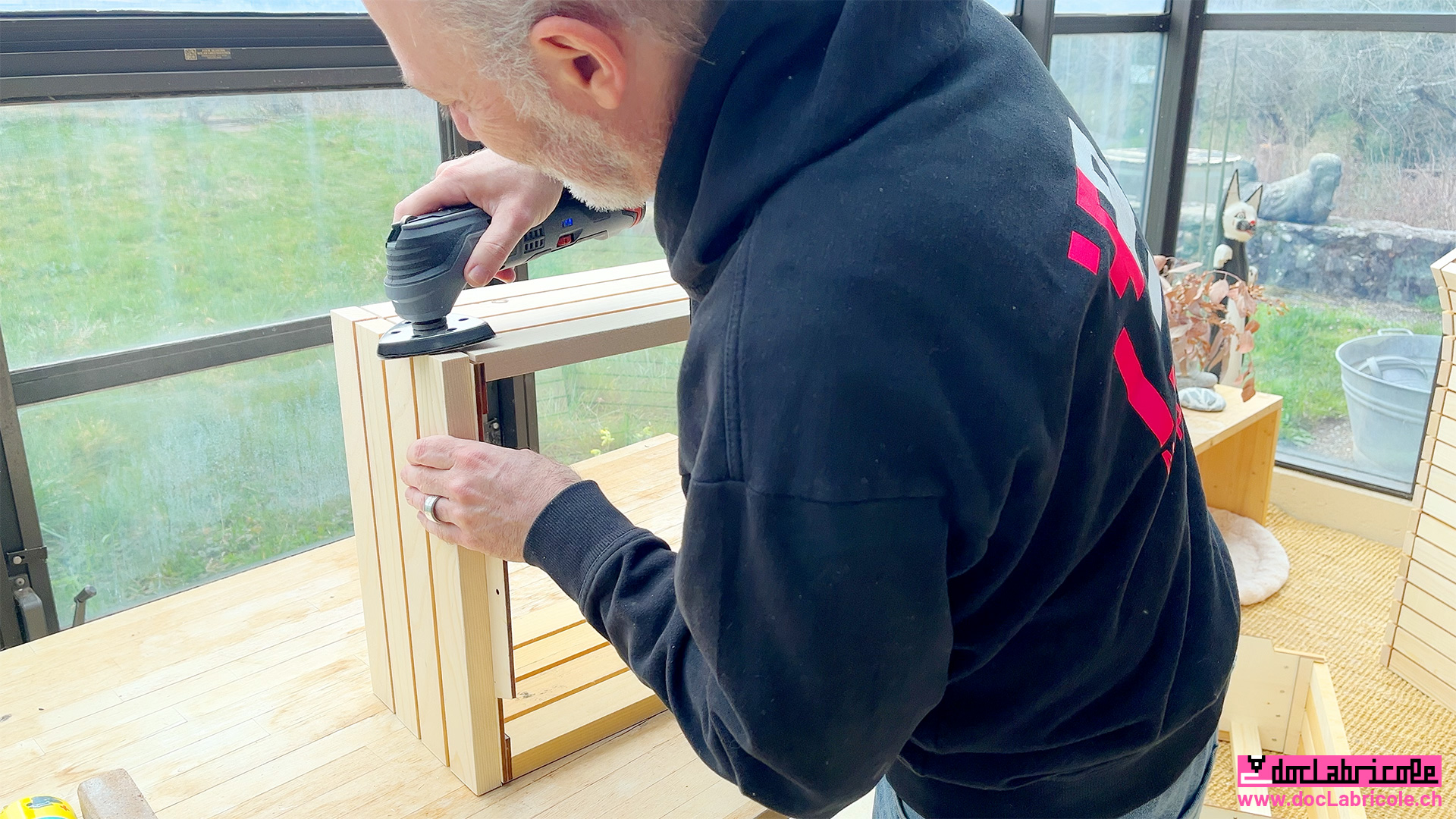

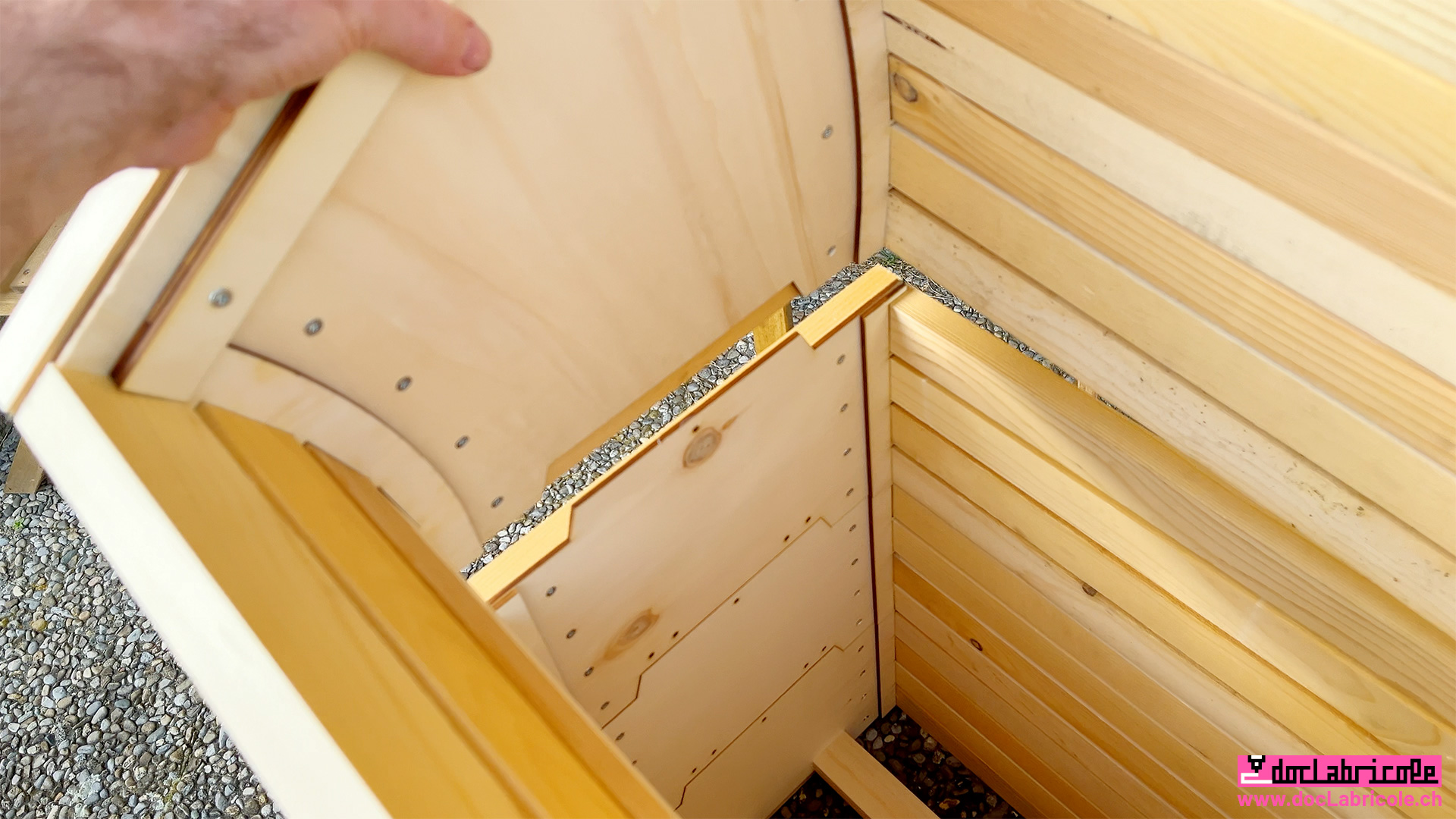

Les grandes faces sont donc com­posées de lattes vis­sées en tête. Pour les petites faces, les lattes sont ajoutées et vis­sées de l'intérieur, ce qui cache les vis en tête. Aucune vis n'est donc vis­i­ble.

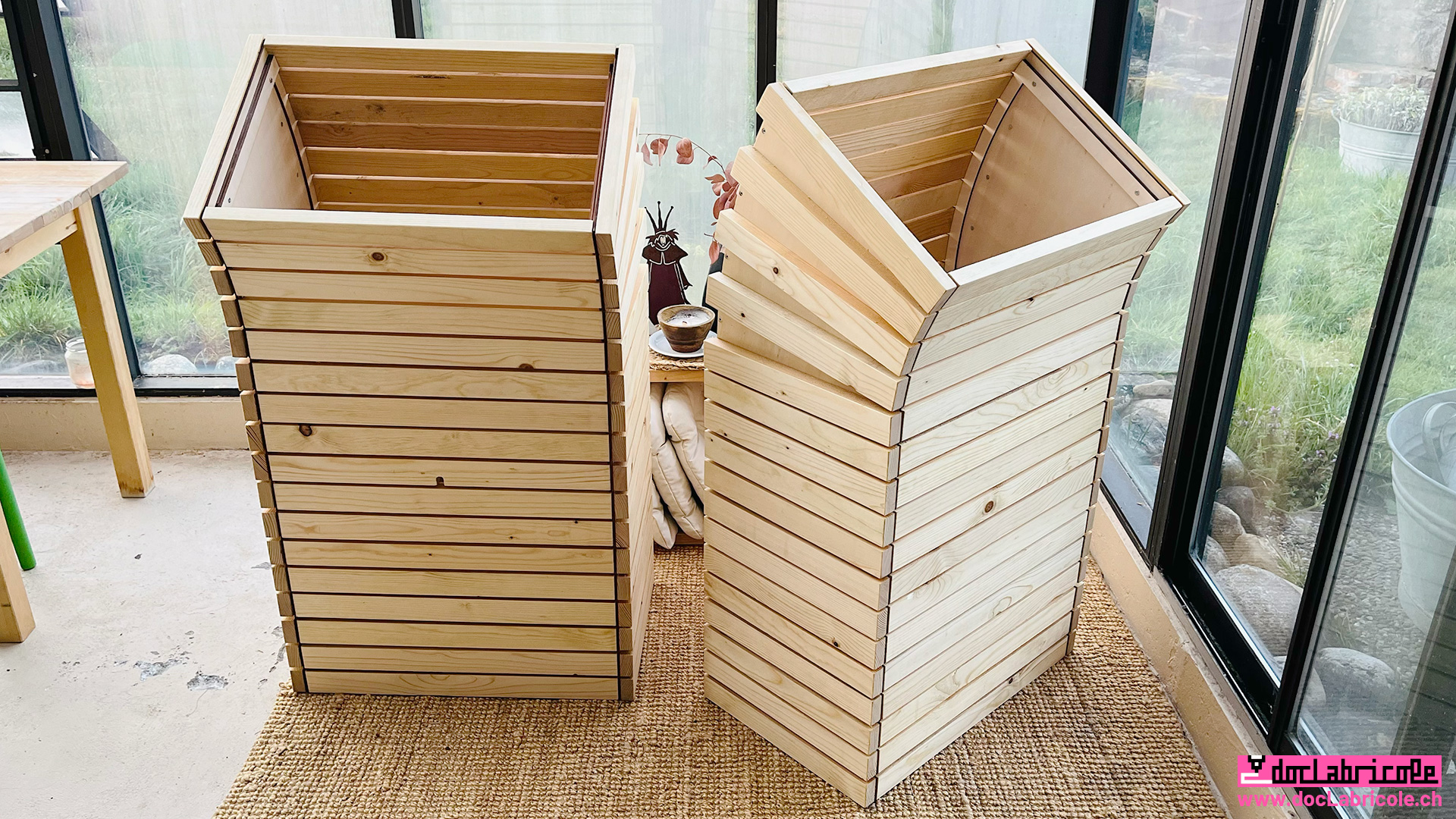

[=] Éléments modulaires et facilement transportables

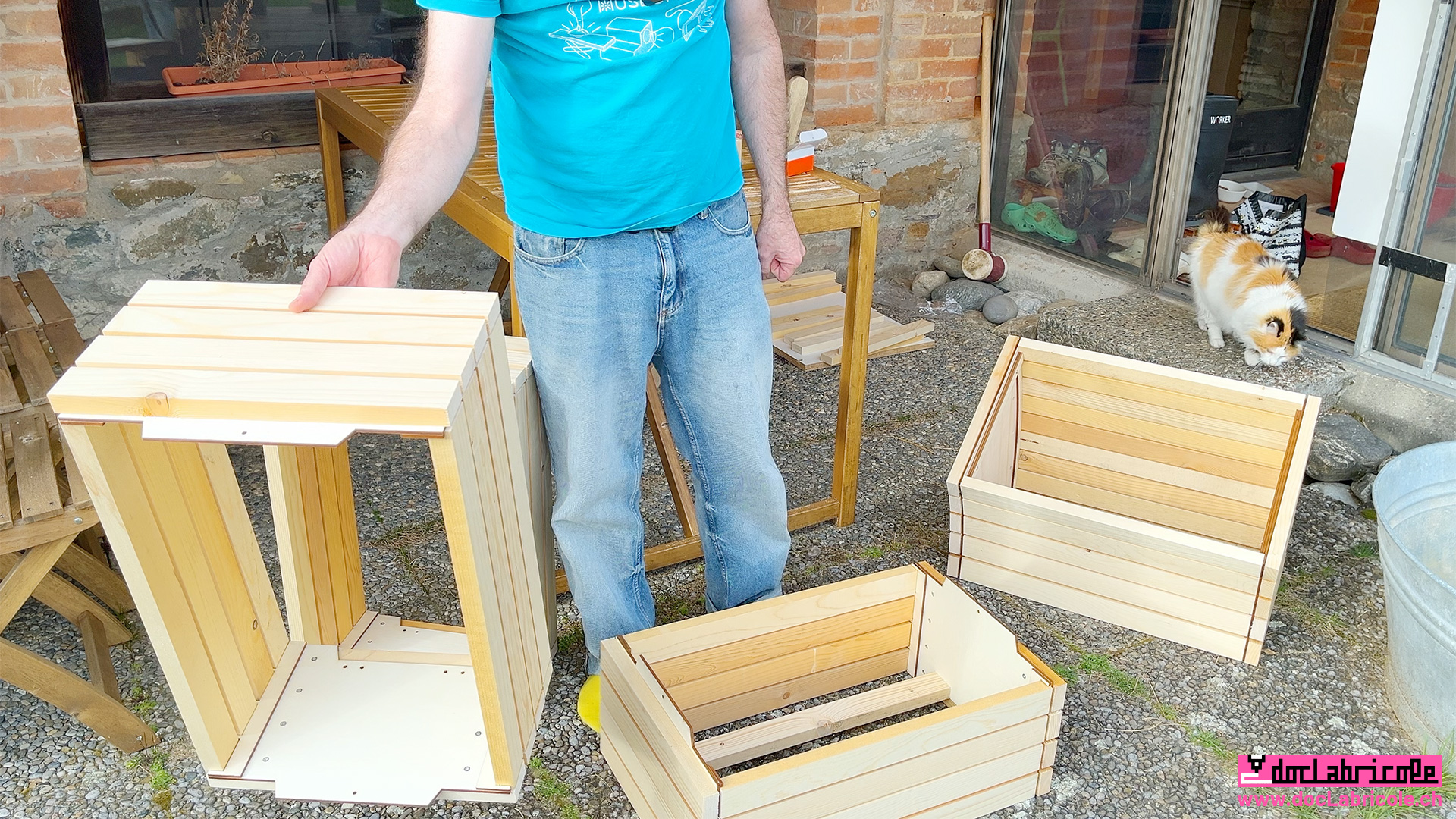

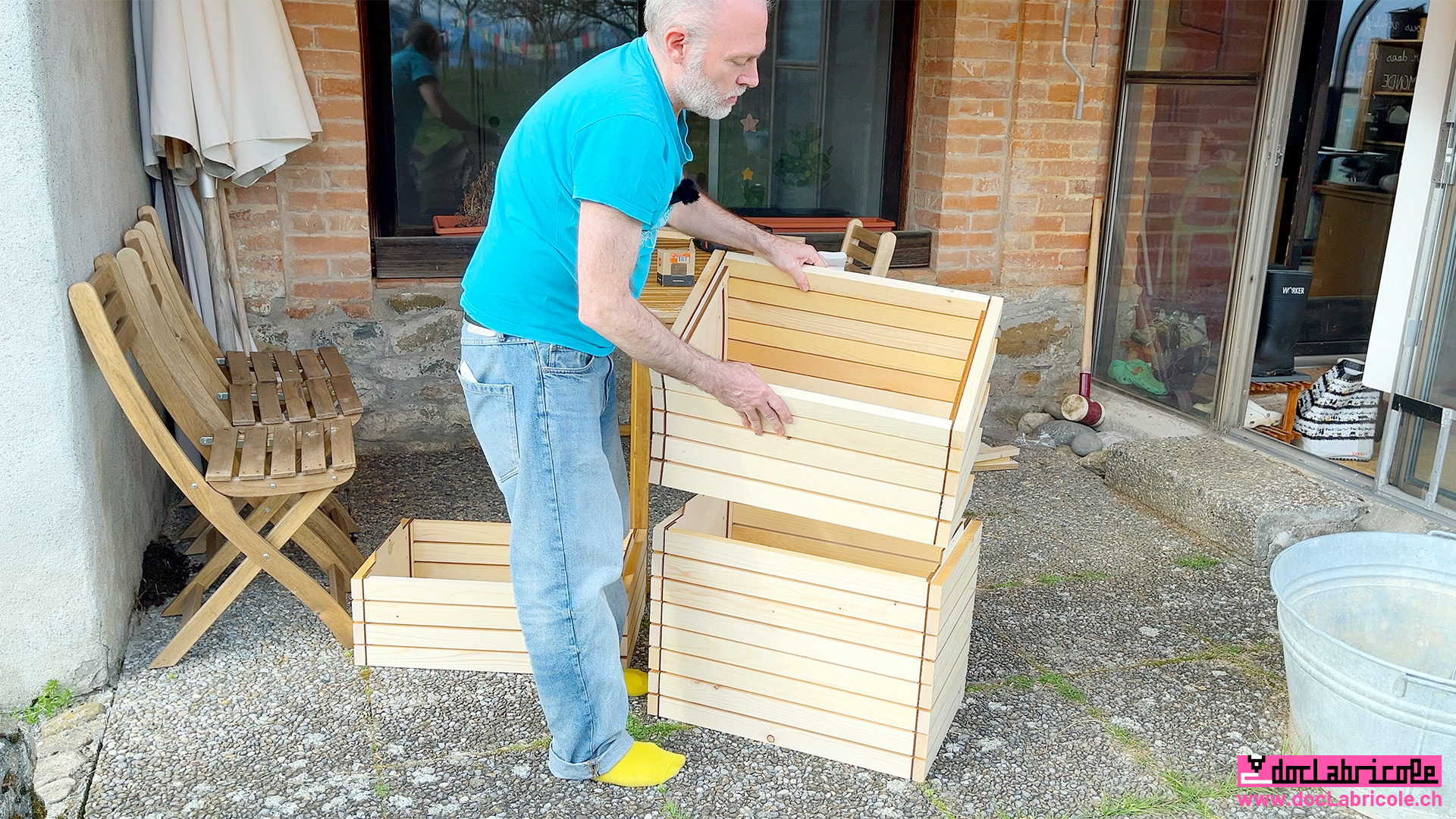

Chaque borne est com­posée de 4 élé­ments super­posés. Cela per­met de les utilis­er dans dif­férentes con­fig­u­ra­tions:
- Avec seule­ment la par­tie supérieure posée sur une table
- Avec au choix 3 ou 4 élé­ments super­posés selon la hau­teur désirée pour l'écran (3 mod­ules pour enfants, 4 pour adultes).

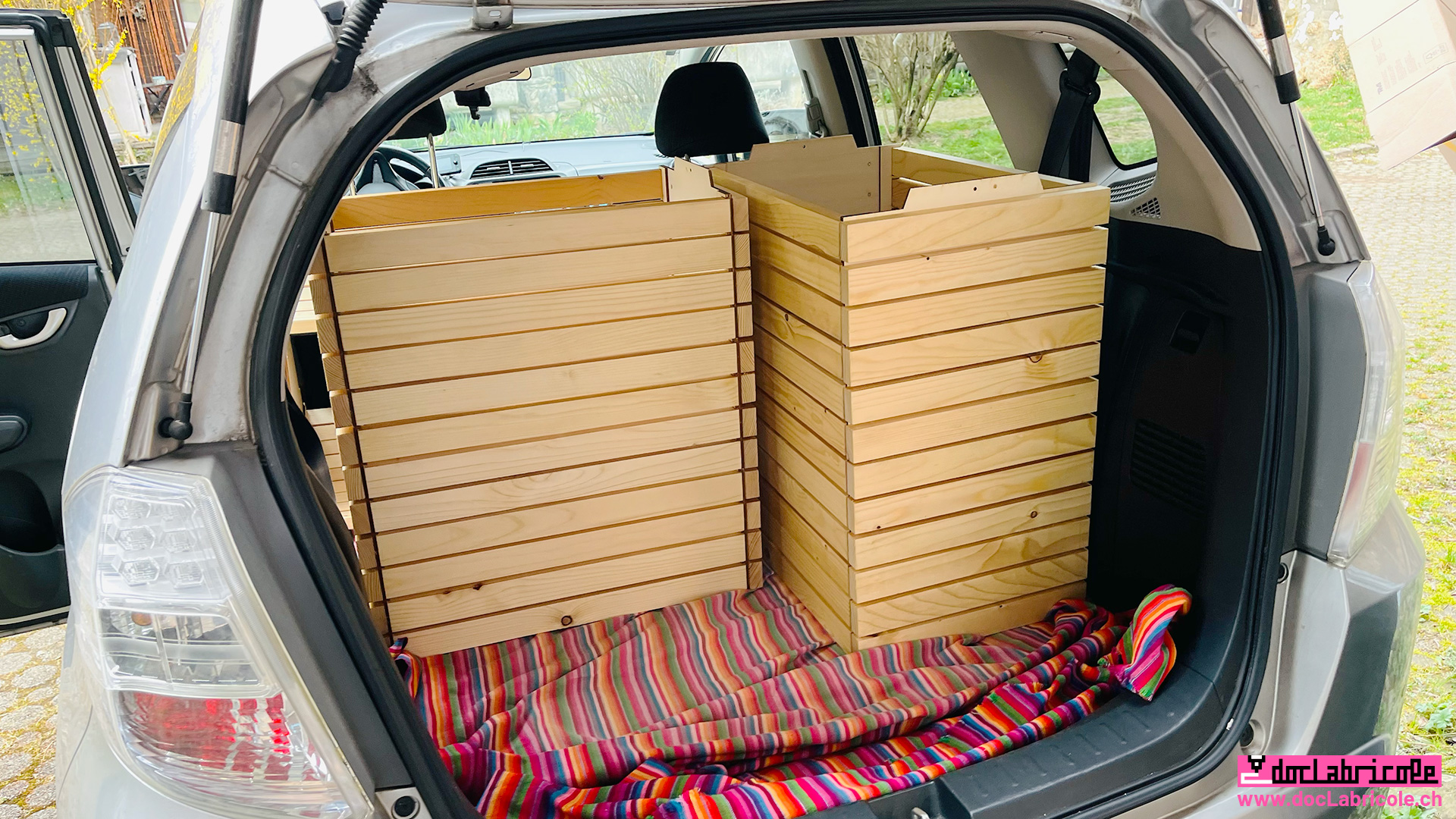

Ces blocs séparés per­me­t­tent égale­ment de trans­porter facile­ment ces bornes.

Avec les écrans tactiles

Les écrans tac­tiles se glis­sent en les posant sim­ple­ment dans ces boîtiers, sans néces­siter de fix­a­tion.

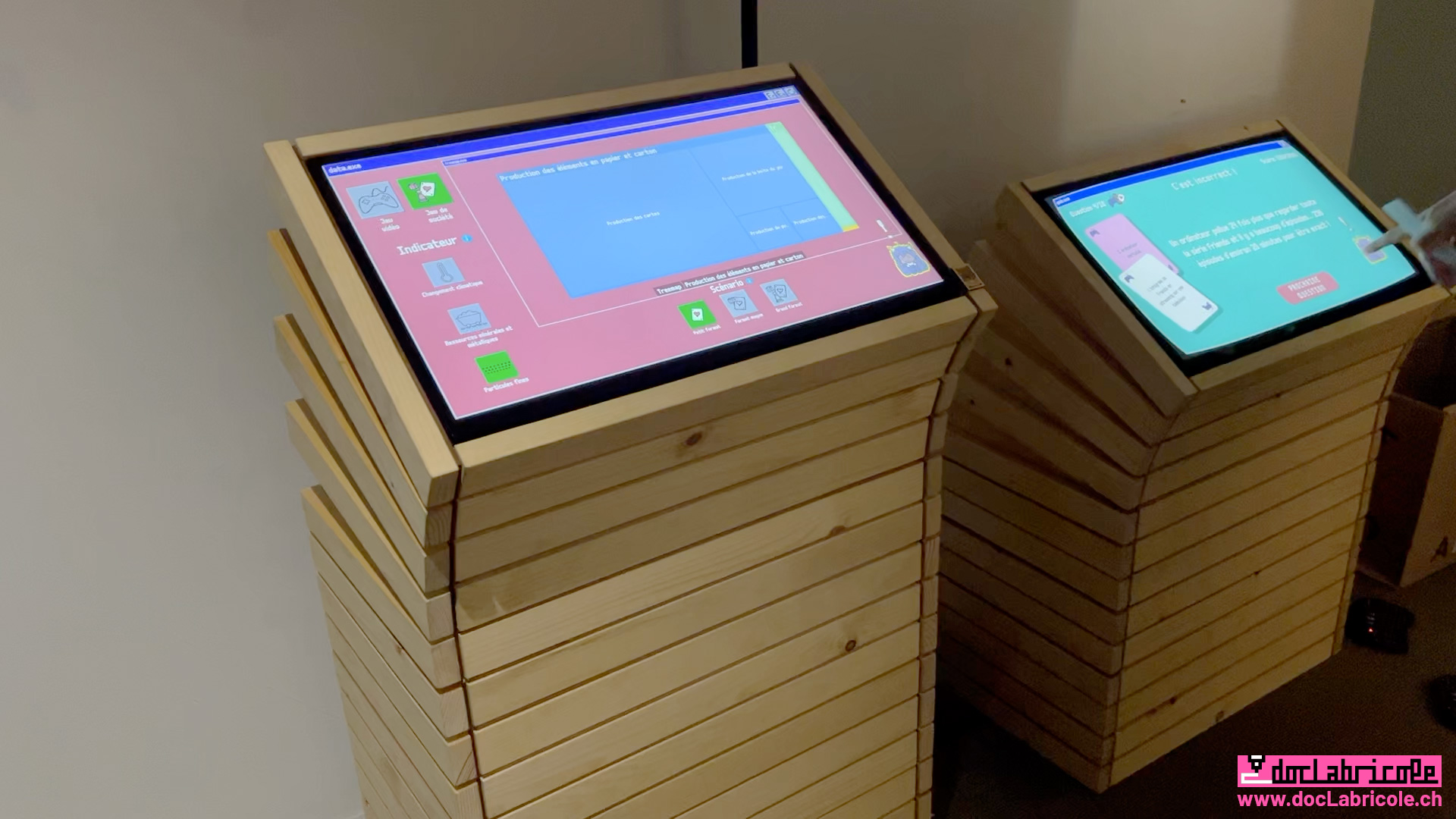

Voici la pre­mière util­i­sa­tion de ces bornes dans l'exposition du Musée Suisse du Jeu à La Tour-de-Peilz.
Con­fig­u­ra­tion : 4 mod­ules pour les adultes à gauche et 3 mod­ules de hauts pour les enfants à droite.
