Pirate's Guitar/Ukulele (laser cut DIY kit)

UNE GUITARE/UKULÉLÉ DÉCOUPÉE AU LASER

Grande première en Suisse, la PIRATE'S GUITAR est la première guitare/ukulélé open-source réalisée en découpe laser. Le design a été créé de toute pièce par NOTsoNOISY GUILLAUME REYMOND avec l'aide de CHARLY PACHE du FABLAB-FRIBOURG. Cette guitare électro-acoustique à caisse de résonance rectangulaire a un diapason court de 488mm et peut être montée avec 3 cordes comme une CIGAR-BOX GUITAR (accordée GDG) ou en 4 cordes comme un UKULELE (accordé en GCEA Low-G). Elle est parfaitement jouable soit en acoustique soit en la branchant sur un ampli grâce à son micro capteur piezo (passif) inclus sous le chevalet.

< ENGLISH translation in pink > World premiere in Switzerland, the PIRATE'S GUITAR is the first open-source guitar/ukulele created for laser cutting by NOTsoNOISY GUILLAUME REYMOND, with the help of CHARLY PACHE from the FABLAB-FRIBOURG. This electro acoustic guitar has a special short scale of 488mm and can be mounted with 3 strings like a CIGAR-BOX GUITAR (tuned GDg) or with 4 strings like a UKULELE (tuned GCEA Low-G). She is playable acoustically but also amplified through a passive piezo pickup include under the bridge.

Les fichiers sont téléchargeables afin que vous puissiez réaliser votre propre instrument à jouer chez vous.

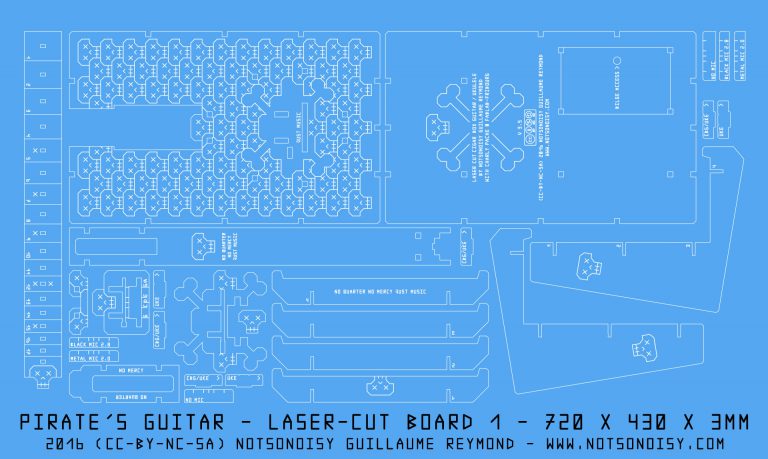

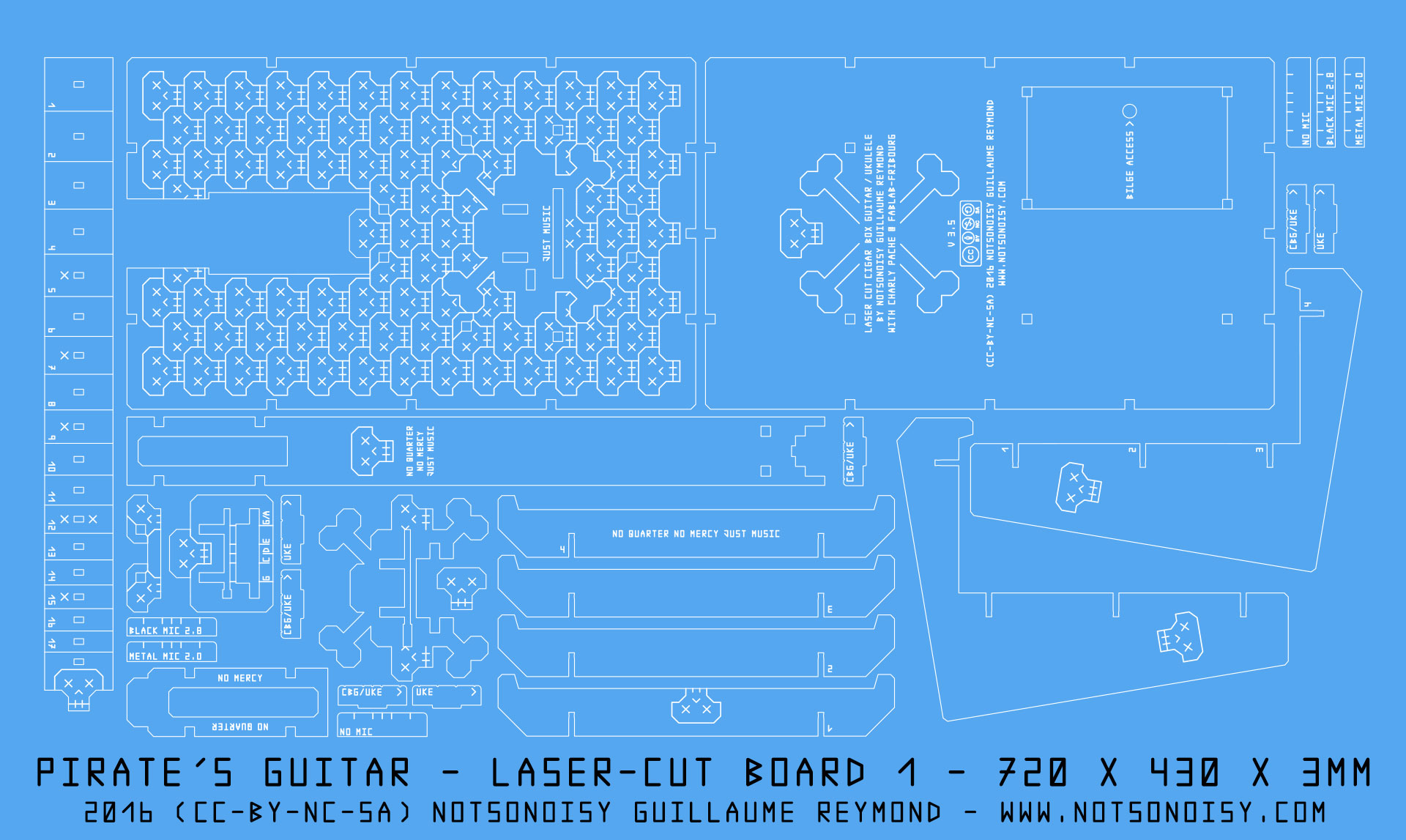

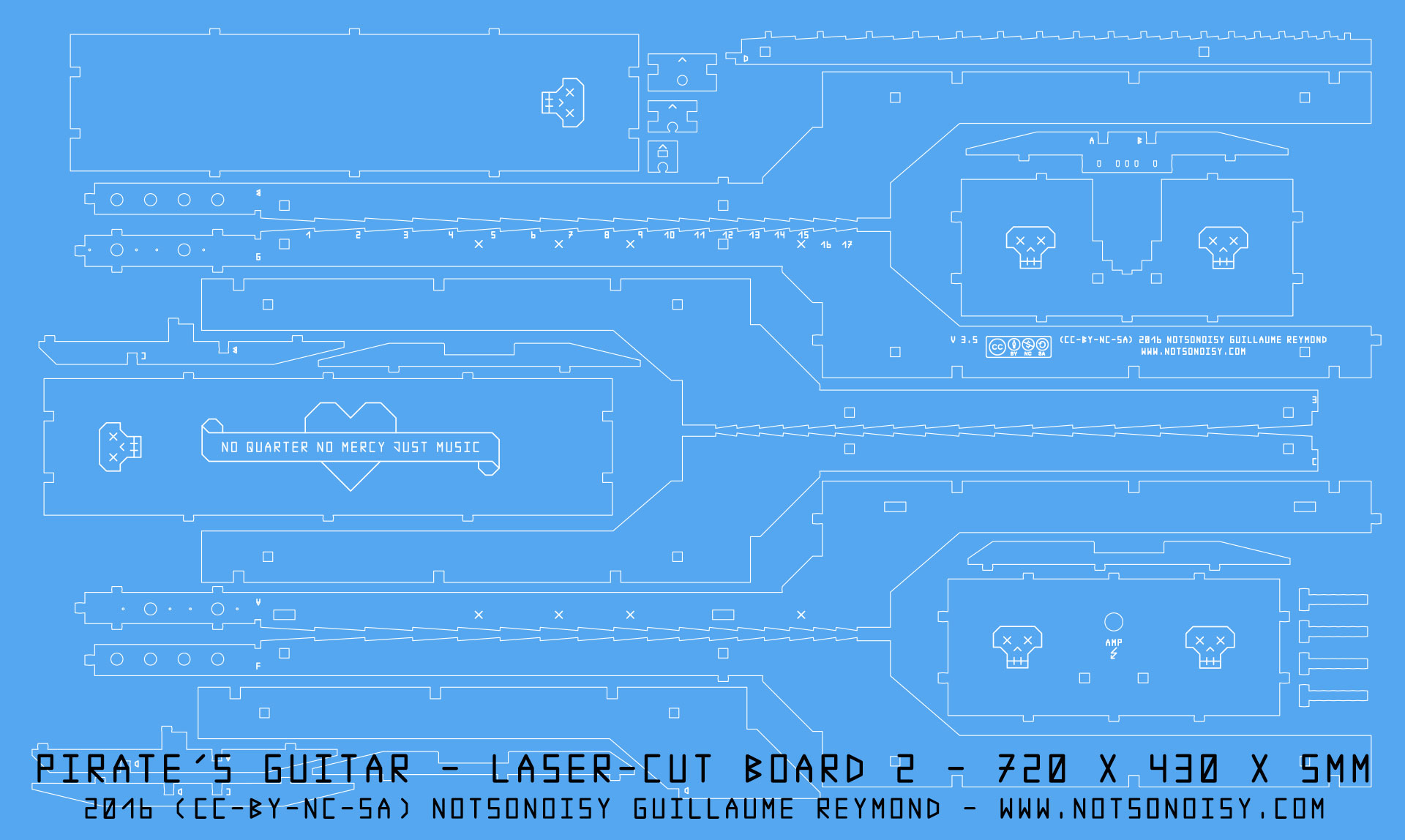

Cette guitare/ukulélé est composée de 61 éléments en bois découpés au laser dans 2 panneaux de peuplier contreplaqué de 3mm et 5mm. Il faut également 4 mécaniques d'accordages de guitare classique, une capsule micro piezo (déjà câblée avec une sortie jack), quelques vis, de la colle à bois rapide et des cordes nylon de guitare classique.

Cette guitare/ukulélé a été créée juste avant la "SEMIOLO3", une guitare électrique semi-hollow réalisée également en découpe laser > www.notsonoisy.com/semiolo3-guitar/
The files and a tutorial are downloadable so you can create your own instrument to play at home.

The body and the neck are made of 61 pieces cut with a laser cutter in 2 peaces of 3mm and 5mm plywood. It also requires 4 classical guitar tuning pegs, a piezo mic capsule (already wired with an output jack socket), some screws, a fast wood glue and some nylon classical guitar strings.

This electro acoustic model came just before the "SEMIOLO3", an electric semi-hollow laser cut guitar >  www.notsonoisy.com/semiolo3-guitar/

Le projet est en constante évolution, la version finale pourra comporter des modifications par rapport à ces images. Nous en sommes déjà à la version 3.5 (v3.2 sur ces images)

/ WORKSHOP PIRATE'S GUITAR /

Nous avons déjà réalisé 3 workshops. Selon la demande, nous pourrions en organiser de nouveaux.
L'atelier consistera en:
1/ une présentation complète de la genèse du projet: quel logiciel utilisé pour le design, comment, quels points importants à respecter, quelques trucs et astuces pour l'assemblage et pour la gravure de motifs, et pour finir comment exporter les fichiers pour la découpeuse laser
2/ une démonstration de découpes en direct de toutes les pièces d'une PIRATE'S GUITAR (à partir de 2 plaques de contreplaqué)
3/ l'assemblage par les participant-e-s de leur propre PIRATE'S GUITAR à partir des pièces prédécoupées Chaque workshop pourra être suivi par 10 personnes maximum.
Les participant-e-s repartiront avec leur propre instrument jouable immédiatement. Cerise sur le gâteau, elles•ils monteront également un support/stand pour exposer leur guitare. Aucune connaissance requise (ni musicale ni artisanale), 14 ans minimum ou accompagné d'un adulte.
Pour des questions, appelez Guillaume au 021 921 12 85

Membre Fablab-Fribourg CHF 195.-
Non membre CHF 210.-

Prix par guitare réalisée. Réduction de CHF 30.- pour le deuxième membre (et suivants) d'une même famille qui réalise une guitare. Le parent qui accompagne seulement ne paie pas. Comme nous devons commander tout le matériel et découper le bois à l'avance, cette somme est à payer à l'avance, une fois l'inscription confirmée.

/ CE PRIX COMPREND /
La présentation, les démonstrations des machines, 2 personnes pour vous guider pour monter votre propre guitare avec les outils à disposition, tout le matériel compris: 2 panneaux de bois, 4 mécaniques, 1 capteur piezo câblé avec sortie jack, 6 cordes de guitare classique, une tige filetée et 2 boulons (truss rod), 2 sillets et un plectre en découpe laser, de la colle à bois rapide.

/ INTÉRÊT POUR UN PROCHAIN WORKSHOP /

TENEZ-MOI AU COURANT DU PROCHAIN WORKSHOP
Voici mes coordonnées:(14 ans minimum ou accompagné d'un adulte)
(Pour savoir où organiser le workshop s'il y a beaucoup de demande)
captcha


(*champs obligatoires) Ces informations resteront confidentielles et ne seront utilisées que pour ce projet

/ SOUVENIRS DES WORKSHOPS PRÉCÉDANTS /

WORKSHOP #1 03.12.2016

WORKSHOP #2 14.01.2017

WORKSHOP #3 10.06.2017

WORKSHOP #4 04.11.2017





FICHIERS À TÉLÉCHARGER

Les plans sont en open-source. Vous pouvez utiliser ces fichiers pour monter votre propre guitare ou pour en offrir une (selon les conditions ci-dessous). Si ce projet vous plait, n'hésitez pas à nous soutenir par un don afin que nous puissions continuer à travailler sur de futures créations.

/ CONDITIONS D'UTILISATION /

• ATTRIBUTION DES CRÉDITS
• PAS D'UTILISATION COMMERCIALE
• PARTAGE SOUS LES MÊME CONDITIONS
Licence Creative Commons(CC BY-NC-SA) NOTSONOISY GUILLAUME REYMOND
Cette œuvre est mise à disposition selon les termes de la Licence Creative Commons - Attribution - Pas d’Utilisation Commerciale - Partage dans les Mêmes Conditions 4.0 International. Plus d'infos en bas de page.

POUR TÉLÉCHARGER LES FICHIERS
ENREGISTREZ VOTRE ADRESSE EMAIL
Saisissez votre adresse email valide pour recevoir les informations et les liens pour télécharger les derniers fichiers mis à jour de notre PIRATE'S GUITAR. Votre adresse restera confidentielle et ne sera utilisée que pour vous tenir au courant de l'évolution de ce projet d'instruments en découpe laser. Vous pourrez à tout moment vous désabonner.

/ SOUTENEZ-NOUS PAR UN DON /

MERCI DE NOUS SOUTENIR AVEC UN DON
pour toutes les heures passées à concevoir ce projet. Si nous avons assez de dons, nous pourront plancher sur d'autres instruments originaux.
(15-100$ selon vos moyens et selon le plaisir que vous avez à monter cette guitare)
Votre don: USD

FILES TO DOWNLOAD

The plans are open-source. You can use these files freely to mount your own guitar or to offer it (under the conditions below). If you like this project, please support us with a donation so we could develop new creations.

/ TERMS OF USE /

• CREDITS ATTRIBUTION
• NON COMMERCIAL USE
• SHARE A LIKE
Licence Creative Commons(CC BY-NC-SA) NOTSONOISY GUILLAUME REYMOND
This work is licensed under a Creative Commons Attribution - NonCommercial - ShareAlike 4.0 International License. More info at the bottom of the page.

TO DOWNLOAD THE FILES
REGISTER YOUR EMAIL
Enter your valid email address to receive informations and the links to download the latest updated files of our PIRATE'S GUITAR. Your address will remain confidential and will only be used to keep you informed of the evolution of this laser-cut instrument project. You can unsubscribe at any time.

/ DONATE TO SUPPORT US /

THANK YOU FOR SUPPORTING US WITH A DONATION
for all the hours of work needed for this project. If we have enough gifts, we will be able to work on other original instruments.
(15-100$ according to your means and according to the pleasure you have to mount this guitar)
Your donation: USD



/ VU À LA TÉLÉ /

/ IMAGES MAKING OF /

Voici un aperçu des différentes étapes de création. Pour résumer, il faut 3 semaines pour concevoir le design (dont 4 prototypes), 2 x 15 minutes pour découper les plaques et ensuite 2 heures pour assembler et coller toutes les pièces. C'est tout.



/ DOCUMENT DE PRÉsentation À TÉLÉCHARGER /

Un petit document PDF de présentation utilisé durant les workshops:
Schémas, plans, matériel, accordage, planche d'accords, inspiration, liens, ...

Download "Pirates-Guitar_presentation2.pdf"



/ MATÉRIEL À ACHETER / STUFFS YOU NEED TO BUY /

Voici des liens sur amazon pour acheter les pièces nécessaires. C'est indicatif. Nous ne sommes pas revendeurs et ne sommes pas responsables de ces ventes. Vous pouvez trouver ces éléments sur d'autres sites ou directement depuis la chine / Here is the links on amazon. We are not seller, its only a possibility. You can find this on others website or directly from china

/ CORDES / STRINGS /
D'Addario Pro-Arte Nylon Classical Guitar Strings, Normal Tension .028-.043
/ MECANNIQUE / TUNING PEGS /
Classical guitar Tuning Pegs 3R3L

/ MICRO / PICKUP /
Pre-wired Piezo Pickup with Jack - No Soldering Required





/ LES INSTRUMENTS QUI M'ONT INSPIRÉS /

Voici quelques exemples, vidéos et liens de guitares hors norme qui m'ont inspirées:

/ Cigar-box guitar / 3 ou 4 cordes
www.cigarboxnation.com
www.cigarboxguitar.com

/ Loog guitar / 3 cordes
www.loogguitars.com







/ LICENCE CREATIVE COMMONS /
CONDITIONS D'UTILISATION


Licence Creative Commons(CC BY-NC-SA) NOTSONOISY GUILLAUME REYMOND
Cette œuvre est mise à disposition selon les termes de la Licence Creative Commons - Attribution - Pas d’Utilisation Commerciale - Partage dans les Mêmes Conditions 4.0 International.

(BY) CRÉDITS ET LIEN: Il vous est juste demandé de laisser les textes et crédits visibles sur les instruments finis. Si vous mentionnez ce projet, merci également de faire figurer le lien de la page officielle: www.notsonoisy.com/pirates-guitar
(NC) PAS D'UTILISATION COMMERCIALEVous ne pouvez pas vendre ces fichiers, ni vendre d'instruments réalisés avec, ni gagner de l'argent en en montant une. Mais n'hésitez pas à nous contacter pour une demande particulière.
(SA) PARTAGE SOUS LES MÊMES CONDITIONS:
 Si vous voulez, vous pouvez utiliser/modifier/améliorer ce design en n'oubliant pas, en retour, de repartager vos fichiers sous les mêmes conditions. Merci de nous les envoyer par email, si les améliorations nous paraissent pertinentes, nous partagerons volontiers un lien sur votre adaptation.

/ CREATIVE COMMONS LICENSE /
TERMS OF USE


Licence Creative Commons(CC BY-NC-SA) NOTSONOISY GUILLAUME REYMOND
This work is licensed under a Creative Commons Attribution - NonCommercial - ShareAlike 4.0 International License.

(BY) CREDITS AND LINK: You are only asked to leave the texts and credits visible on the finished instruments. If you talk about this project, please also include the link on the official page:
www.notsonoisy.com/pirates-guitar
(NC) NO COMMERCIAL PURPOSESYou can not sell these files, nor sell instruments realized with, nor win money for building one. But do not hesitate to contact us for a special request.
(SA) SHARING UNDER THE SAME CONDITIONS
: If you want, you can use/modify/improve this design by not forgetting, in return, to share your files under the same conditions. Thank you for sending us by email, if the improvements seem relevant, we will gladly share a link on your adaptation.
